HM 169 อุปกรณ์การเรียนการสอน อุปกรณ์การศึกษาทางอาชีวศึกษา อุปกรณ์ห้องปฏิบัติการกลศาสตร์ของไหล
1. คำอธิบาย
วิธีการเชิงพรรณนาในการศึกษาการซึมและการไหลของน้ำใต้ดินคือการแสดงภาพเส้นกระแสและการแสดงผลกราฟิกเป็นแผนผังการไหล แผนผังการไหลให้ข้อมูลเกี่ยวกับการซึมของน้ำในเขื่อนและแผ่นเหล็กกันซึม
HM 169 สามารถใช้ในการแสดงภาพเส้นกระแสในการซึมและการไหลของน้ำใต้ดินบนแบบจำลองต่างๆ โดยใช้ตัวกลางที่มีความแตกต่างของสี นอกจากนี้ ผลกระทบของแรงดันน้ำต่อโครงสร้างต่างๆ จะแสดงเป็นเส้นโค้งแรงดัน

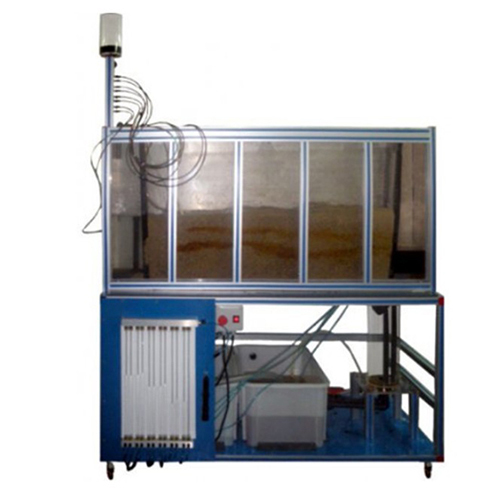

เครื่องฝึกประกอบด้วยถังโปร่งใสที่มีทรายบรรจุอยู่ สามารถวางแบบจำลองต่างๆ ในชั้นทรายเพื่อแสดงโครงสร้างทั่วไปได้ ส่วนการทดลองถูกแยกออกจากห้องป้อนและห้องระบายด้วยตะแกรงตาข่ายละเอียด วาล์วใช้สำหรับปรับปริมาณน้ำ การใช้ตัวกลางที่มีความแตกต่างของสีทำให้สามารถมองเห็นเส้นกระแสได้ชัดเจน เช่นเดียวกับที่เกิดขึ้นในการซึมและการไหลของน้ำใต้ดิน หน้าต่างกระจกนิรภัยช่วยให้สามารถสังเกตการทดลองได้อย่างเหมาะสม
แบบจำลองต่างๆ ช่วยให้สามารถทำการทดลองได้หลากหลาย เช่น การกระจายแรงดันบนกำแพงกันดิน หรือการซึมและการไหลของน้ำใต้ดินใต้แผ่นเหล็กกันดิน แบบจำลอง "ฐานราก" และ "กำแพงกันดิน" มีท่อเพื่อแสดงแรงดันบนแบบจำลอง
ในส่วนการทดลอง มีจุดเชื่อมต่อสำหรับวัดระดับน้ำใต้ดิน ระดับน้ำใต้ดินจะแสดงบนมาโนมิเตอร์แบบท่อ 14 ตัว
HM 169 ประกอบด้วยวงจรน้ำปิดพร้อมถังเก็บน้ำและปั๊ม
2. ข้อมูลจำเพาะ
การแสดงภาพการไหลซึมแบบสองมิติและการตรวจสอบแรงดันน้ำในแบบจำลองต่างๆ
วงจรน้ำปิด
ฟลูออเรสซีนเป็นสารทึบแสง
ส่วนทดลองพร้อมหน้าต่างกระจกนิรภัย
ตะแกรงตาถี่เพื่อแยกส่วนทดลองออกจากห้องป้อนและห้องระบาย
ท่อระบายน้ำล้นแบบปรับระดับความสูงได้ในห้องป้อนและห้องระบายเพื่อปรับระดับน้ำ
จุดเชื่อมต่อการวัด 14 จุดพร้อมตัวกรองเพื่อตรวจวัดระดับน้ำใต้ดินในส่วนทดลอง
แบบจำลอง "แผ่นเหล็กตอกเสาเข็ม" สำหรับการแสดงภาพเส้นทางการไหล
แบบจำลอง "กำแพงกันดิน" และ "ฐานราก" สำหรับการสาธิตแรงดันน้ำ
เครื่องมือ: มาโนมิเตอร์แบบท่อ, ท่อบนแบบจำลอง "ฐานราก" และ "กำแพงกันดิน"
3. ข้อมูลทางเทคนิค
ส่วนทดลอง
ปริมาตรใช้งาน: 82 ลิตร
กว้างxยาวxสูง: 1480x104x630 มม.
ปั๊ม
อัตราการไหลสูงสุด: 4 ลบ.ม./ชม.
สูงสุด แรงดันหัว: 4 เมตร
ถังสำหรับสารทึบแสง: 0.5 ลิตร
ถังเก็บน้ำสแตนเลส: 96 ลิตร
รุ่น
“แผ่นเหล็กตอกเสาเข็ม”
“กำแพงกันดิน”
“ฐานราก”
ช่วงการวัด
แรงดัน: 14x 20…650 มม.WC
230V, 50Hz, 1 เฟส
230V, 60Hz, 1 เฟส; 120V, 60Hz, 1 เฟส
