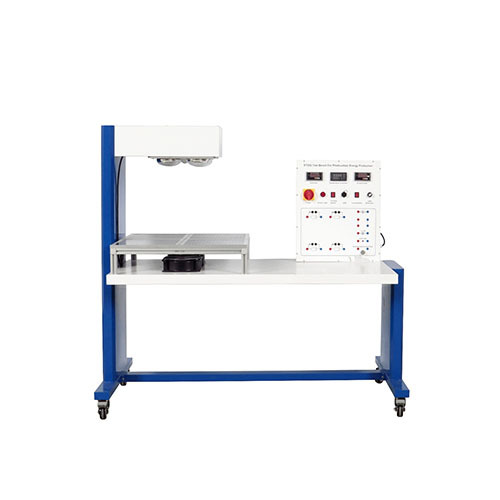

ET252 แท่นทดสอบการผลิตพลังงานไฟฟ้าโซลาร์เซลล์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ อุปกรณ์ฝึกอบรมพลังงานหมุนเวียน

1. บทนำอุปกรณ์
1.1 ภาพรวม
แท่นทดสอบการผลิตพลังงานไฟฟ้าโซลาร์เซลล์ส่วนใหญ่ศึกษาเนื้อหาต่อไปนี้:
(1) อิทธิพลของแสงต่อการผลิตพลังงานไฟฟ้าจากแผงโซลาร์เซลล์
(2) อิทธิพลของอุณหภูมิต่อการผลิตพลังงานไฟฟ้าจากแผงโซลาร์เซลล์
(3) ผลกระทบทางกายภาพของแผงโซลาร์เซลล์แบบอนุกรม
(4) ผลกระทบทางกายภาพของแผงโซลาร์เซลล์แบบขนาน
แท่นทดสอบการผลิตพลังงานไฟฟ้าโซลาร์เซลล์ประกอบด้วยแผงโซลาร์เซลล์ แหล่งกำเนิดแสงจำลอง ตัวควบคุมอุณหภูมิ โหลด มิเตอร์วัดแรงดันไฟฟ้า และมิเตอร์วัดกระแสไฟฟ้า นอกจากนี้ อุปกรณ์ยังมีอินเทอร์เฟซ USB สำหรับเชื่อมต่อซอฟต์แวร์ตรวจสอบและติดตามข้อมูลแบบเรียลไทม์
1.2 คุณสมบัติ
(1) ใช้โครงเหล็กแผ่น โครงสร้างแข็งแรงทนทาน สวยงาม มีล้อเลื่อนแบบยูนิเวอร์แซลติดตั้งอยู่ที่ด้านล่างเพื่อความสะดวกในการเคลื่อนย้าย
(2) แผงควบคุมระบบใช้เครื่องมือดิจิทัลที่ใช้งานง่ายและหน้าจอ LCD เพื่อให้ผู้ใช้เข้าใจสถานะการทำงานของระบบได้ทันที
(3) อุปกรณ์สามารถถอดประกอบและประกอบเองได้โดยผู้เข้ารับการฝึกอบรม ใช้งานง่าย ประหยัดพลังงาน เป็นมิตรต่อสิ่งแวดล้อม และปราศจากมลพิษ
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: AC220V±10%, 50Hz
ขนาด: 1730 มม. * 860 มม. * 1740 มม.
น้ำหนัก: 170 กก.
อุณหภูมิแวดล้อม -10℃～+40℃;
ความชื้นสัมพัทธ์ <85% (25℃)

3. รายการส่วนประกอบ
3.1 ส่วนประกอบหลัก:
ลำดับ ชื่อ
1 แผงโซลาร์เซลล์ (สี่ชิ้น) และพอร์ตเอาต์พุตของแผงโซลาร์เซลล์ที่เกี่ยวข้อง
2 สวิตช์ควบคุมแหล่งกำเนิดแสงจำลองและสวิตช์ควบคุมแหล่งกำเนิดแสงจำลองและปุ่มปรับแสง
3 สวิตช์ควบคุมพัดลมแกนและพัดลมแกน
4 โวลต์มิเตอร์และพอร์ตโวลต์มิเตอร์
5 แอมมิเตอร์และพอร์ตแอมมิเตอร์
6 ตัวควบคุมอุณหภูมิ (เซ็นเซอร์อุณหภูมิอยู่ใต้แผงโซลาร์เซลล์)
7 โพเทนชิออมิเตอร์
8 สวิตช์เปิด/ปิด
9 ไฟแสดงสถานะเปิด/ปิด
10 พอร์ต USB
3.2 อุปกรณ์เสริม
ลำดับ ชื่อ จำนวน
1 สายเคเบิลขั้วต่อขนาด 4 มม. (สีดำ) 6
2 สายเคเบิลขั้วต่อขนาด 4 มม. (สีแดง) 6
3 สายเคเบิลข้อมูล USB 1
4 แฟลชไดรฟ์ USB 1
5 ขั้วต่อ 6
4. รายการการทดลอง
การทดลองที่ 1 การทดลองติดตั้งซอฟต์แวร์ตรวจสอบ
การทดลองที่ 2 การทดลองแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์
การทดลองที่ 3 การทดลองกระแสไฟฟ้าลัดวงจรของแผงโซลาร์เซลล์
การทดลองที่ 4 การทดลองแรงดันไฟฟ้าวงจรเปิดแบบอนุกรมของแผงโซลาร์เซลล์
การทดลองที่ 5 การทดลองกระแสไฟฟ้าลัดวงจรแบบอนุกรมของแผงโซลาร์เซลล์
การทดลองที่ 6 พลังงานแสงอาทิตย์ การทดลองแรงดันไฟฟ้าวงจรเปิดแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 7 การทดลองกระแสไฟฟ้าลัดวงจรแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 8 การทดลองโหลดโดยตรงของแผงโซลาร์เซลล์
การทดลองที่ 9 ผลของอุณหภูมิต่อการผลิตพลังงานจากแผงโซลาร์เซลล์
การทดลองที่ 10 ผลของแสงต่อการผลิตพลังงานจากแผงโซลาร์เซลล์
การทดลองที่ 11 ผลของตัวควบคุมอุณหภูมิต่อพัดลมแบบไหลตามแนวแกน
