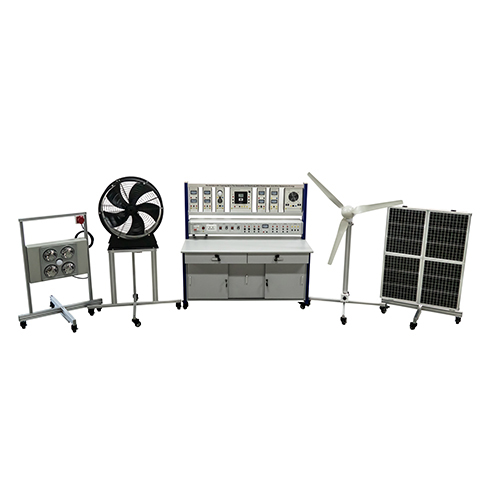

TB-230320-V-001 ชุดฝึกอบรมการผลิตไฟฟ้าด้วยพลังงานทดแทนจากพลังงานแสงอาทิตย์และพลังงานลม อุปกรณ์การสอน อุปกรณ์อาชีวศึกษา อุปกรณ์ฝึกอบรมพลังงานทดแทน

1. การแนะนำอุปกรณ์
1.1 ภาพรวม
อุปกรณ์และระบบฝึกอบรมนี้สามารถจำลองและสาธิตกระบวนการผลิตพลังงานลมและพลังงานแสงอาทิตย์ ช่วยให้นักเรียนมีความเข้าใจเบื้องต้นเกี่ยวกับระบบผลิตพลังงานลมและพลังงานแสงอาทิตย์แบบไฮบริด กังหันลมขับเคลื่อนด้วยเครื่องเป่าลม และแผงโซลาร์เซลล์ขับเคลื่อนด้วยแสงความเข้มสูง นักเรียนสามารถพัฒนาความรู้และทักษะที่เกี่ยวข้องผ่านการทดลองที่เกี่ยวข้อง
1.2 คุณสมบัติ
“โค้ชพลังงานหมุนเวียนได้รับการออกแบบมาเพื่อให้เข้าใจการผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ พลังงานลม และพลังงานแสงอาทิตย์”
1. ระบบผลิตพลังงานลมไฟฟ้า: พัดลม/เครื่องกำเนิดไฟฟ้า/แบตเตอรี่
2. ระบบผลิตพลังงานไฟฟ้าจากพลังงานแสงอาทิตย์: แหล่งกำเนิดแสง/แผงโซลาร์เซลล์/แบตเตอรี่
3. ระบบควบคุมประกอบด้วย: ตัวควบคุมพลังงานลมและพลังงานแสงอาทิตย์แบบไฮบริด
4. ชุดโหลด
5. กังหันลม: ขับเคลื่อนด้วยพัดลมเพื่อจำลองลม โครงสร้างโลหะ สามารถปรับแนวนอนได้ ขนาดโดยประมาณ: 1500 x 1000 x 1500 มม.
6. แผงโซลาร์เซลล์: "โครงสร้างโลหะ/พร้อมแผงโซลาร์เซลล์ 4 แผง 30 วัตต์/เชื่อมต่อแบบอนุกรมหรือขนานได้" กำลังไฟสูงสุดที่ใช้งานได้จริง ประมาณ 30 วัตต์/กระแสลัดวงจรประมาณ 1.9 แอมป์/กระแสสูงสุดประมาณ 1.7 แอมป์/แรงดันไฟฟ้าวงจรเปิด 18.5 โวลต์
7. แผงโซลาร์เซลล์และเครื่องจำลองแสงอาทิตย์ (4 ดวง) สามารถปรับแนวตั้ง/ขนาดได้ สูงสุด: 1500 x 1000 x 1500 มม.
8. โต๊ะทำงาน: โครงสร้างเสาและฐานรองรับโลหะ/ความหนาแน่นสูง/แผงเคลือบสารเพื่อทนต่ออุณหภูมิสูง/มีล้อที่ด้านล่าง/มีประตู 3 บานและลิ้นชัก 2 ลิ้นชัก/ขนาดโดยประมาณ: 1400 x 700 x 1500 มม.
10. ประเภทพัดลม: "ปรับแรงลมอัตโนมัติ/กำลังไฟฟ้าตามสถานที่ทำงานตั้งแต่ 200 ถึง 500 วัตต์/ความเร็วสูงสุดประมาณ 40 เมตรต่อวินาที"
11. แบตเตอรี่: 4 ก้อน 12V / 8 AH / สามารถต่อแบบอนุกรมหรือขนานได้
13. อินเวอร์เตอร์: "อินพุต 12V/24V, เอาต์พุต 220V/กำลังไฟฟ้าสูงสุด 600 วัตต์ (กำลังไฟฟ้าสูงสุด 1,000 วัตต์)"
2. พารามิเตอร์ทางเทคนิค
1. แหล่งจ่ายไฟเข้า: AC220V±5%
2. อุปกรณ์ผลิตพลังงานลม: ชุดพัดลมใช้โครงสร้างอะลูมิเนียม และสามารถหมุนและปรับทิศทางลมได้ 360 องศาในแนวนอน
3. อุปกรณ์ผลิตพลังงานลม: โครงสร้างอะลูมิเนียมอัลลอยด์ทั้งหมด ปรับมุมแผงโซลาร์เซลล์ได้ และปรับแหล่งกำเนิดแสงจำลองได้ 120 องศาในแนวตั้ง
4. ขนาดของแท่นฝึก: โครงสร้างโครงอะลูมิเนียม, รูปทรงกล่องแขวนอะลูมิเนียมอัลลอย, พร้อมล้ออเนกประสงค์ที่ด้านล่าง, ขนาดโดยรวม 1400 มม. × 700 มม. × 1500 มม. (ความยาว ความกว้าง และความสูง) ประมาณ 150 กก.
5. สภาวะการทำงาน: อุณหภูมิ ±5% -10～+40℃; อุณหภูมิ ≤80℃
6. อากาศแวดล้อม: ไม่มีก๊าซกัดกร่อน ไวไฟ หรือฝุ่นนำไฟฟ้าปริมาณมาก

3. รายการส่วนประกอบและรายละเอียดเบื้องต้น
3.1 ส่วนประกอบหลัก:
หมายเลข ชื่อ
1 กังหันลม
2 แผงพลังงานแสงอาทิตย์
3 เดสก์ท็อปกันไฟ
4 พัดลม
5 โคมไฟจำลองแสงอาทิตย์
6 ช่องจ่ายไฟ
3.2 ส่วนประกอบกล่องจ่ายไฟ:
หมายเลข ชื่อ จำนวน
1 เบรกเกอร์วงจร 2 ตัว พร้อมระบบป้องกันไฟรั่ว 1
2 ไฟแสดงสถานะการทำงาน 1
3 เต้ารับ 6 รู 2
4 ปุ่มปรับความเร็วลมจำลอง 1
5 ปุ่มปรับความเข้มแสงแบบอะนาล็อก 1
6 แบตเตอรี่ DC 12V 4 กลุ่ม
7 โวลต์มิเตอร์ DC 30V 1
8 ช่องจ่ายไฟแผงโซลาร์เซลล์ 4 กลุ่ม
9 ช่องจ่ายไฟกังหันลม 3
3.3 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 สายเชื่อมต่อนิรภัย 4 มม. 1 เมตร สองสี 5
2 สายเชื่อมต่อนิรภัย 4 มม. 1 เมตร สีน้ำเงิน 5
3 สายเชื่อมต่อนิรภัย 4 มม. 1 สีเบจ 5
4 สายเชื่อมต่อนิรภัย 4 มม. 1 เมตร สีแดง 10
5 สายเชื่อมต่อนิรภัย 4 มม. 1 เมตร สีดำ 10
6 มัลติมิเตอร์แบบดิจิทัล 1
7 เครื่องชาร์จ 1
8 ซอฟต์แวร์ (ซีดี) 1
9 สายสื่อสาร 1
10 ฟิวส์ 30A 4
11 ฟิวส์ 10A 4
12 ฟิวส์ 5A 4
13 เครื่องมือช่างไฟฟ้า 1
14 สายเชื่อมต่อ 4
4. รายการการทดลอง
การทดลองที่ 1 ลักษณะการชาร์จแบตเตอรี่และการป้องกันการคายประจุ
การทดลองที่ 2 การทดลองการเชื่อมต่อระบบการสอนการผลิตพลังงานภายในบ้าน
การทดลองที่ 3 หลักการพื้นฐานของการทดลองอินเวอร์เตอร์
การทดลองที่ 4 การทดลองทดสอบแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์
การทดลองที่ 5 การทดลองจำลองระบบผลิตพลังงานลม
การทดลองที่ 6 การทดลองแบบอนุกรมและแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 7 การทดลองวัดกำลังไฟฟ้าสูงสุดของแผงโซลาร์เซลล์ภายใต้สภาพแสงที่แตกต่างกัน
การทดลองที่ 8 การทดลองควบคุมการอัดพลังงานลม
การทดลองที่ 9 การทดลองควบคุมโหลดไฟฟ้ากระแสสลับของแหล่งจ่ายไฟอินเวอร์เตอร์
การทดลองที่ 10 การทดลองโหลดไฟฟ้ากระแสตรงของระบบผลิตพลังงานลม
การทดลองที่ 11 การทดลองเกี่ยวกับอิทธิพลของการเปลี่ยนแปลงความเร็วลมต่อระบบผลิตพลังงานลม
การทดลองที่ 12 การทดลองหลักการความเร็ว ระบบป้องกันเชิงกลจำกัดของระบบผลิตพลังงานลม
การทดลองที่ 13 การทดลองหลักการของระบบป้องกันการควบคุมอิเล็กทรอนิกส์จำกัดความเร็วของระบบผลิตพลังงานลม
การทดลองที่ 14 การทดลองการป้องกันพัดลมเกินกำลัง
การทดลองที่ 15 การทดลองการป้องกันพัดลมเกินความเร็ว
การทดลองที่ 16 การทดลองเส้นโค้งการผลิตพลังงานลมที่ความเร็วต่างๆ
การทดลองที่ 17 การทดลองการตรวจจับสภาพลม
การทดลองที่ 18 การทดลองระบบพัดลมอิสระ
