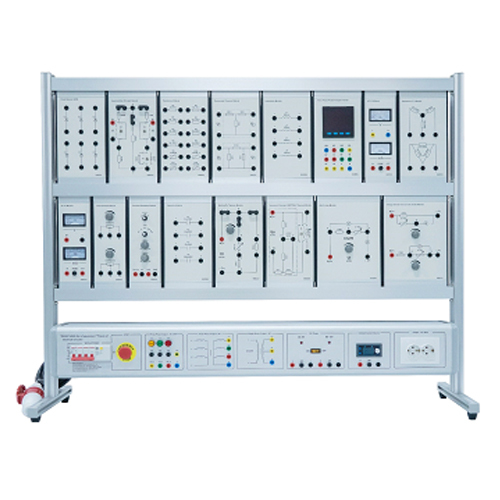

TB230714S09 ชุดอุปกรณ์ "ทฤษฎีวงจรไฟฟ้า" ม้านั่งฝึกหัดในโรงเรียน ม้านั่งปฏิบัติการทางการศึกษา อุปกรณ์ฝึกหัดทางไฟฟ้าI. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
ชุดอุปกรณ์ TB230714S09 "ทฤษฎีวงจรไฟฟ้า" เป็นชุดอุปกรณ์ทดลองที่ใช้สำหรับการสอนหลักสูตรต่างๆ เช่น "ทฤษฎีพื้นฐานวิศวกรรมไฟฟ้า" และ "เทคโนโลยีไฟฟ้า" ชุดอุปกรณ์นี้ใช้แนวคิดการออกแบบขั้นสูง และสามารถเปลี่ยนแผงทดลองได้อย่างอิสระเพื่อให้เหมาะกับความต้องการในการฝึกอบรมที่แตกต่างกัน เครื่องมือทดลองมีความแม่นยำสูง เครื่องมือวัดและอุปกรณ์ไฟฟ้าทั้งหมดมีระบบป้องกันความปลอดภัยส่วนบุคคลที่เชื่อถือได้เพื่อความปลอดภัยในการใช้งาน
อุปกรณ์ฝึกปฏิบัตินี้เหมาะสำหรับการสอนหลายหลักสูตร มีความสามารถในการขยายได้ดี และสามารถขยายไปยังเนื้อหาการฝึกอบรมอื่นๆ ได้ ด้านหน้าของกล่องแขวนอุปกรณ์ทดลองมีแผนผังและสัญลักษณ์ต่างๆ เพื่อช่วยให้นักเรียนเข้าใจการออกแบบวงจรได้ดียิ่งขึ้น วงจรทดลองได้รับการออกแบบในโหมดวงจรเดี่ยว และวงจรแต่ละชุดสร้างขึ้นตามหลักการวงจรพื้นฐาน เพื่อให้นักเรียนสามารถเข้าใจเนื้อหาการฝึกอบรมด้านไฟฟ้าต่างๆ ได้อย่างเชี่ยวชาญ
กล่าวโดยสรุป ชุดอุปกรณ์ TB230714S09 "ทฤษฎีวงจรไฟฟ้า" เป็นชุดอุปกรณ์การสอนการทดลองทางไฟฟ้าที่ครอบคลุม ปลอดภัย เชื่อถือได้ และใช้งานง่าย สามารถตอบสนองความต้องการในการสอนของหลายหลักสูตร ช่วยให้นักศึกษาเข้าใจหลักการวงจรไฟฟ้าได้อย่างลึกซึ้ง และพัฒนาทักษะการปฏิบัติงาน
1.2 คุณสมบัติ
การออกแบบขั้นสูง: โต๊ะทดลองนำแนวคิดการออกแบบขั้นสูงมาใช้ และสามารถเปลี่ยนแผงทดลองได้อย่างอิสระเพื่อให้เหมาะกับความต้องการในการฝึกอบรมที่แตกต่างกัน
เครื่องมือความแม่นยำสูง: เครื่องมือทดลองมีความแม่นยำสูง และอุปกรณ์ทุกชิ้นมีระบบป้องกันความปลอดภัยส่วนบุคคลที่เชื่อถือได้
การใช้งานที่กว้างขวาง: เหมาะสำหรับการสอนหลักสูตรต่างๆ เช่น "ทฤษฎีพื้นฐานวิศวกรรมไฟฟ้า" และ "เทคโนโลยีไฟฟ้า" ด้วยความสามารถในการขยายที่ดี จึงสามารถใช้สำหรับเนื้อหาการฝึกอบรมอื่นๆ ได้
แผนผังและสัญลักษณ์ที่ชัดเจน: ด้านหน้าของกล่องแขวนทดลองมีแผนผังและสัญลักษณ์เพื่อช่วยให้นักศึกษาเข้าใจการออกแบบวงจรได้ดียิ่งขึ้น
โหมดวงจรรวม: วงจรทดลองได้รับการออกแบบในโหมดวงจรรวม วงจรแต่ละหน่วยถูกสร้างขึ้นโดยอิงตามหลักการวงจรพื้นฐาน ทำให้ผู้เรียนสามารถเรียนรู้เนื้อหาการฝึกอบรมด้านไฟฟ้าต่างๆ ได้ง่ายขึ้น
II.พารามิเตอร์ประสิทธิภาพ
กำลังไฟฟ้าเข้า: สามเฟส สามสาย 220V ± 10% 50Hz
น้ำหนัก: 86 กก.
กำลังไฟฟ้ารวมของเครื่อง: < 2.0KVA
สภาวะการทำงาน: อุณหภูมิแวดล้อม: -10℃～+40℃ ความชื้นสัมพัทธ์: <85% (25℃)
ขนาด: 1400 มม. * 520 มม. * 1280 มม.
III.รายการส่วนประกอบและรายละเอียดเบื้องต้น
3.1 ส่วนประกอบหลัก
หมายเลขชื่อ
1 กล่องแขวนแผง
2 กล่องจ่ายไฟ
3.2 ส่วนประกอบกล่องจ่ายไฟ
หมายเลขชื่อ
1 เบรกเกอร์
2 ปุ่มฉุกเฉิน
3 โมดูลเอาต์พุต AC สามเฟส 380V
4 โมดูลเอาต์พุต AC สามเฟส 12V
5 โมดูลเอาต์พุต AC เฟสเดียว 5/12V
6 โมดูลเอาต์พุต DC 5/12V
7 โมดูลแหล่งจ่ายไฟ DC แรงดันคงที่แบบปรับได้ 0-36V
8 โมดูลเต้ารับแบบยุโรป 6 รู
3.3 รายการการกำหนดค่าอุปกรณ์
หมายเลขชื่อ จำนวน
ส่วนประกอบ 1 โมดูลไดโอด 500 วัตต์ 1
ส่วนประกอบ 2 โมดูลกฎซูเปอร์โพซิชัน 1
ส่วนประกอบ 3 โมดูลตัวต้านทาน 1
ส่วนประกอบ 4 โมดูลกฎส่วนกลับ 1
ส่วนประกอบ 5 โมดูลตัวเหนี่ยวนำ 1
ส่วนประกอบ 6 โมดูลวิเคราะห์กำลังไฟฟ้าสามเฟส 1
ส่วนประกอบ 7 โมดูลทดสอบกระแสและแรงดันไฟฟ้ากระแสสลับ 1
ส่วนประกอบ 8 โมดูลตัวต้านทานแบบสตาร์-เดลต้าเทียบเท่า 1
ส่วนประกอบ 9 โมดูลทดสอบกระแสและแรงดันไฟฟ้ากระแสตรง 1
ส่วนประกอบ 10 โมดูลโพเทนชิโอมิเตอร์ 1
ส่วนประกอบ 11 โมดูลเครื่องกำเนิดฟังก์ชัน 1
ส่วนประกอบ 12 โมดูลตัวเก็บประจุ 1
ส่วนประกอบ 13 โมดูลเคอร์ชอฟฟ์ 1
ส่วนประกอบ 14 กฎของเทเวนินและนอร์ตัน โมดูล 1
ส่วนประกอบ 15 กฎของโอห์ม โมดูล 1
ส่วนประกอบ 16 โมดูลแบ่งแรงดันและชันต์ 1
3.4 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 4 มม. สายไฟฟ้า 1 เมตร หัวคู่ สีน้ำเงิน 2
2 สายไฟฟ้า 4 มม. 1 เมตร หัวคู่ สีเขียว 2
3 สายไฟฟ้า 4 มม. 1 เมตร หัวคู่ สีดำ 10
4 สายไฟฟ้า 4 มม. 1 เมตร หัวคู่ สีแดง 10
5 สายไฟฟ้า 4 มม. 1 เมตร หัวคู่ สีเหลือง 10
6 ออสซิลโลสโคป 1
7 มัลติมิเตอร์แบบดิจิทัล 1
8 เต้ารับแปลงไฟ 1
9 ตัวควบคุมแรงดันไฟฟ้าอัตโนมัติสามเฟส 1
IV. รายการการทดลอง
การทดลองที่ 1 การทวนกฎของโอห์ม
การทดลองที่ 2 ลักษณะความต้านทาน
การทดลองที่ 3 ลักษณะความจุ
การทดลองที่ 4 ลักษณะตัวเหนี่ยวนำ
การทดลองที่ 5 การทวนกฎของเคอร์ชอฟฟ์
การทดลองที่ 6 การทวนแรงดันของตัวต้านทานและลักษณะการแบ่งกระแส
การทดลองที่ 7 การทวนการแปลงความต้านทานแบบสตาร์-เดลต้า
การทดลองที่ 8 การคำนวณกำลังไฟฟ้า
การทดลองที่ 9 การทวนหลักการซ้อนทับ
การทดลองที่ 10 การทวน ทฤษฎีบทเทเวนินและทฤษฎีบทนอร์ตัน
การทดลองที่ 11 การตรวจสอบทฤษฎีบทส่วนต่าง
การทดลองที่ 12 สมการโหนด
การทดลองที่ 13 สมการวงวน
