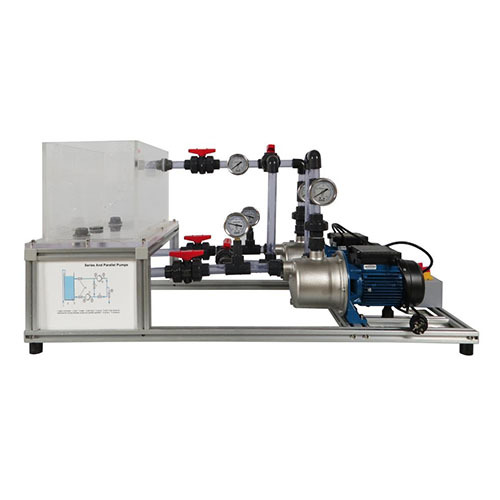

ZM7136 ปั๊มแบบอนุกรมและแบบขนาน อุปกรณ์ฝึกอบรมด้านวิศวกรรมของไหล อุปกรณ์การสอน อุปกรณ์การเรียนการสอน1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
ปั๊มแบบอนุกรมและแบบขนานเป็นสองรูปแบบการใช้งานปั๊มทั่วไปที่ใช้เพื่อตอบสนองความต้องการอัตราการไหลและแรงดัน (เฮด) ที่เฉพาะเจาะจง
1.2 คุณสมบัติของผลิตภัณฑ์
คุณสมบัติหลักของปั๊มแบบขนานคือ ที่แรงดัน (เฮด) เดียวกัน อัตราการไหลรวมของระบบจะเท่ากับผลรวมของอัตราการไหลที่ปั๊มแต่ละตัวให้ได้ที่แรงดันนั้น
คุณสมบัติหลักของปั๊มแบบอนุกรมคือ แรงดันรวมของระบบจะเท่ากับผลรวมของแรงดันที่ปั๊มแต่ละตัวให้ได้ที่อัตราการไหลนั้น หากปั๊มสองตัวที่เหมือนกันต่อกันแบบอนุกรม แรงดันรวมจะประมาณสองเท่าของแรงดันของปั๊มตัวเดียวที่อัตราการไหลเดียวกัน
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
แหล่งจ่ายไฟ: เฟสเดียว สามสาย AC 220V ±5%, 50Hz
2.2 ขนาดและน้ำหนัก
ขนาด: 1110 มม.*550 มม.*520 มม.
น้ำหนัก: <50 กก.
3. ชื่อและหน้าที่ของส่วนประกอบผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 ปั๊มน้ำแบบกังหัน 2
2 กล่องควบคุม 1
3 ถังน้ำ 1
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 ท่อพีวีซีแบบตาข่ายลายงู เส้นผ่านศูนย์กลางภายใน 20 มม. 1
2 แคลมป์สแตนเลส 304 ขนาด 14-27 2
4. รายการทดลองการสอนเกี่ยวกับผลิตภัณฑ์ (ดูรายละเอียดในคำแนะนำการทดลอง)
(1) การทดลองการทำงานแบบอนุกรม
(2) การทดลองการทำงานแบบขนาน
