แบบจำลองโรงเรียนฝึกอบรมปฏิบัติการทำความเย็น อุปกรณ์การศึกษา เครื่องฝึกสอนการทำความเย็น อุปกรณ์การสอน

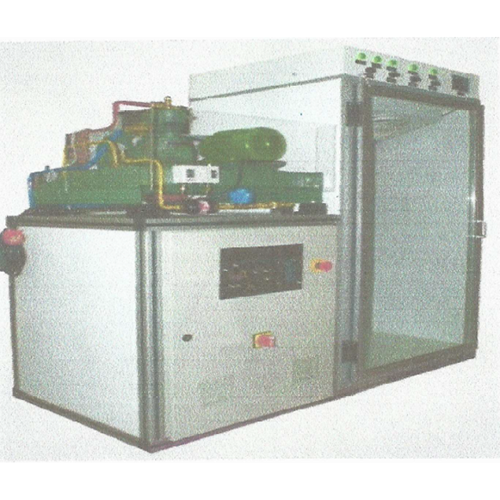

ZM6316A แบบจำลองโรงเรียนฝึกอบรมปฏิบัติการทำความเย็น อุปกรณ์การศึกษา เครื่องฝึกสอนการทำความเย็น อุปกรณ์การสอน
I. ภาพรวม
"อุปกรณ์ฝึกอบรมแบบครบวงจรสำหรับระบบห้องเย็น" เหมาะสำหรับการติดตั้งและบำรุงรักษาอุปกรณ์ไฟฟ้าและเครื่องกล การประยุกต์ใช้เทคโนโลยีไฟฟ้าและเครื่องกล การทำงานและการควบคุมทางไฟฟ้า การประยุกต์ใช้เทคโนโลยีไฟฟ้า มอเตอร์และเครื่องใช้ไฟฟ้า อุปกรณ์ทำความเย็นและเครื่องปรับอากาศ ในวิทยาลัย โรงเรียนอาชีวศึกษา และวิทยาลัยระดับปริญญาตรี รวมถึงหลักสูตร "เครื่องจักรและอุปกรณ์ทำความเย็นและเครื่องปรับอากาศ" "การติดตั้ง การใช้งาน และการบำรุงรักษาอุปกรณ์ทำความเย็นและเครื่องปรับอากาศ" "ระบบอัตโนมัติการทำความเย็นและเครื่องปรับอากาศ" "เทคโนโลยีและการประยุกต์ใช้เครื่องปรับอากาศ" "วิศวกรรมและการจัดการการดำเนินงานด้านการทำความเย็น" "เทคโนโลยีการทำความเย็น" และหลักสูตรอื่นๆ เพื่อการฝึกอบรมจริงและการคัดเลือกและประเมินผลบุคลากรระดับกลางและระดับสูง
II. คุณลักษณะของอุปกรณ์
1. ความครอบคลุมสูง: ชุดอุปกรณ์จริงทั้งหมดได้รวมระบบทำความเย็น ระบบควบคุมไฟฟ้า และระบบตรวจจับความผิดพลาดของตู้เย็นเข้าไว้ด้วยกัน ระบบมีความสมจริงและสมบูรณ์ โครงสร้างชัดเจนและกะทัดรัด ตรงตามข้อกำหนดสำหรับการฝึกปฏิบัติ
2. เข้าใจง่าย: อุปกรณ์ใช้การออกแบบแบบเปิด วงจรควบคุมและระบบท่อทำความเย็นแสดงให้เห็นโดยตรง และอุปกรณ์มีโลโก้ชื่อติดอยู่ นักเรียนสามารถจดจำอุปกรณ์ต่างๆ ได้อย่างง่ายดาย
3. การฝึกปฏิบัติ: ตัวโต๊ะมีอุปกรณ์จำลองความผิดพลาด ซึ่งสามารถตั้งค่าความผิดพลาดในการควบคุมไฟฟ้าได้ ซึ่งเอื้อต่อการดำเนินการตรวจสอบและประเมินทักษะ
4. การป้องกันความปลอดภัยที่สมบูรณ์: มีระบบป้องกันไฟรั่วแบบแรงดันไฟรั่ว ระบบป้องกันไฟรั่วแบบกระแสไฟรั่ว ระบบป้องกันกระแสเกิน ระบบป้องกันการโอเวอร์โหลด และระบบป้องกันการลัดวงจรลงดิน ซึ่งสามารถปกป้องคนและอุปกรณ์ได้อย่างมีประสิทธิภาพ
III. ประสิทธิภาพทางเทคนิค
1. กำลังไฟฟ้าขาเข้า: สามเฟสสี่สาย (หรือสามเฟสห้าสาย) ~ 380V ± 10% 50Hz
2. สภาพแวดล้อมการทำงาน: อุณหภูมิ 10 ℃ ～ + 40 ℃ ความชื้นสัมพัทธ์ ＜ 85% (25 ℃) ระดับความสูง <4000 เมตร
3. กำลังไฟฟ้าของอุปกรณ์: <7kVA
4. สารทำความเย็น: R22
5. กำลังการทำความเย็น: 5.3kW
6. น้ำหนัก: 800 กก.
7. ขนาด (โดยประมาณ): 100 ซม. × 100 ซม. × 220 ซม.

IV. โครงสร้างพื้นฐานและฟังก์ชันของอุปกรณ์ฝึกอบรม
อุปกรณ์ฝึกอบรมประกอบด้วยหน้าจอควบคุม โต๊ะฝึกอบรม ชุดทำความเย็นแบบระบายความร้อนด้วยอากาศ และตู้แช่เย็นที่ประกอบเสร็จแล้ว เป็นต้น
1. ส่วนควบคุมพลังงาน
แหล่งจ่ายไฟ AC: จ่ายไฟ AC สามเฟสที่จำเป็นสำหรับการทำงานของแผงควบคุม ซึ่งสามารถควบคุมได้ด้วยสวิตช์ไฟหลัก มีโวลต์มิเตอร์ AC แบบเข็มชี้ สามารถแสดงค่าแรงดันไฟฟ้าขาเข้าผ่านสวิตช์ได้
2. เครื่องมือวัด
โวลต์มิเตอร์แบบเข็มชี้: 0 ～ 450V ความแม่นยำ 2.5
เกจวัดแรงดันสุญญากาศ: 0.1 ～ 1.5MPa
เกจวัดแรงดันสุญญากาศ: 0.1 ～ 3.5MPa
เทอร์โมมิเตอร์แบบดิจิตอล: เซ็นเซอร์ PT100 ช่วงการวัด 50 ~ +150 ℃
3. แผงประเมินการควบคุมไฟฟ้าของตู้แช่เย็น
แผนผังวงจรควบคุมไฟฟ้าของตู้แช่เย็นพิมพ์อยู่บนแผง และมีจุดทดสอบที่เกี่ยวข้องเพื่อให้ผู้เรียนสามารถวิเคราะห์และวัดได้ง่าย
4. แผงควบคุมระบบทำความเย็นของห้องเย็น
แผงควบคุมนี้พิมพ์แผนผังการทำงานของระบบทำความเย็นจริงของห้องเย็น พร้อมด้วยตัวควบคุมอุณหภูมิ 2 ตัว (สำหรับวัดและควบคุมอุณหภูมิของห้องเก็บความร้อนสูงและห้องเก็บความเย็นต่ำตามลำดับ) และตัวตั้งเวลาละลายน้ำแข็งเฉพาะสำหรับห้องเย็น (ใช้ในห้องเก็บความเย็นต่ำ)
6. ชุดทำความเย็นแบบระบายความร้อนด้วยอากาศ
ประกอบด้วยคอมเพรสเซอร์ทำความเย็นแบบกึ่งปิดผนึก 2 ตัว คอนเดนเซอร์ระบายความร้อนด้วยอากาศ ตัวแยกน้ำมัน กระจกมองระดับของเหลว ถังเก็บของเหลว ตัวกรองดักความชื้น วาล์วโซลินอยด์จ่ายของเหลว 2 ตัว วาล์วขยายตัวทางความร้อน 2 ตัว วาล์วปรับแรงดันย้อนกลับ (วาล์วปรับแรงดันการระเหย) วาล์วกันกลับ (วาล์วเฟสเดียว) วาล์วมือ 5 ตัว เป็นต้น
7. ห้องเย็นแบบประกอบ
ตัวห้องเย็นใช้โครงสร้างห้องเย็นแบบประกอบ ขนาด 100 × 100 × 220 ซม. (สูงกว่า 10 ℃) และมีประตูห้องเย็นแบบเลื่อนได้ 1 บาน ภายในติดตั้งอุปกรณ์ทำความเย็นแบบติดเพดาน ลวดทำความร้อนละลายน้ำแข็ง ฯลฯ และมีช่องจ่ายน้ำอยู่นอกห้องเย็น
8. โต๊ะฝึกอบรม
โต๊ะฝึกอบรมทำจากโปรไฟล์อลูมิเนียม และตัวโต๊ะทำจากแผ่นไม้อัดความหนาแน่นสูงกันไฟ กันน้ำ และทนทานต่อการสึกหรอ มีโครงสร้างแข็งแรงและรูปลักษณ์สวยงาม พื้นโต๊ะใช้สำหรับติดตั้งจอควบคุมไฟฟ้าและให้พื้นผิวการทำงานที่กว้างขวางและสะดวกสบาย โต๊ะฝึกอบรมยังติดตั้งล้อเลื่อนอเนกประสงค์สี่ล้อ เคลื่อนย้ายและติดตั้งได้ง่าย
V. โครงการฝึกอบรมภาคปฏิบัติ
1. ทำความเข้าใจระบบห้องเย็น
2. การฝึกอบรมการใช้งานระบบควบคุมไฟฟ้าของตู้เย็น
3. เทคโนโลยีการแก้ไขปัญหาและการป้องกันสภาวะการทำงานของระบบทำความเย็น
4. การฝึกอบรมและการทดสอบความผิดพลาดทางไฟฟ้าในห้องเย็น
