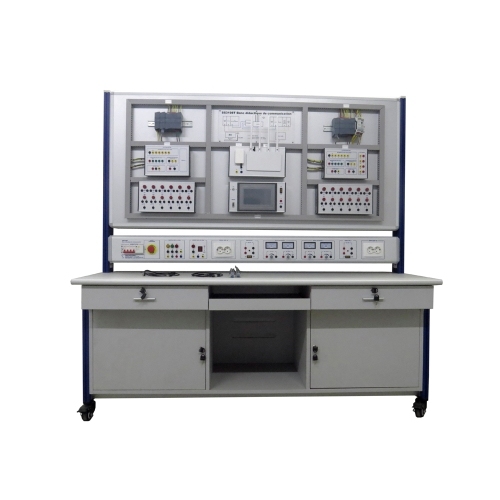

SS3108T PLC พร้อมเวิร์กเบนช์ฝึกอบรมการสื่อสารเครือข่าย อุปกรณ์การเรียนการสอน อุปกรณ์โรงเรียน อุปกรณ์ฝึกอบรม PLC1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วย PLC Siemens 1200, โมดูลการสื่อสาร AS-I, หน้าจอสัมผัส, เราเตอร์และสวิตช์ และโมดูลอื่นๆ ผ่านการทดลองที่เกี่ยวข้อง คุณจะคุ้นเคยกับการใช้งานพื้นฐานและวิธีการเขียนโปรแกรมของ PLC 1200 และการใช้ซอฟต์แวร์การเขียนโปรแกรม ศึกษาหลักการพื้นฐานของการสื่อสารและเข้าใจการสื่อสารระหว่างโมดูล AS-I, PLC และหน้าจอ ศึกษาฟังก์ชันของ PLC และการวิเคราะห์สัญญาณแสดงผลของโปรโตคอลต่างๆ และจัดการกับตัวอย่างการสื่อสารของเครื่องจักรในอุตสาหกรรม พัฒนาความรู้และทักษะที่เกี่ยวข้องของนักเรียน เหมาะสำหรับการสอน การฝึกอบรมทักษะ และการประเมินผลในสาขาวิชาที่เกี่ยวข้องในโรงเรียนอาชีวศึกษา มัธยมศึกษา และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มฝึกอบรมใช้โครงสร้างเฟรมเสาอลูมิเนียม ด้านล่างของแพลตฟอร์มฝึกอบรมติดตั้งล้อเลื่อน ทำให้เคลื่อนย้ายได้อย่างคล่องตัว โมดูลต่างๆ ถูกจัดวางบนแผง ทำให้ใช้งานง่ายและไม่เสียหายง่าย
(2) โมดูลการสื่อสารครบถ้วนและสามารถใช้งานร่วมกันได้หลายวิธี
(1) (3) โครงสร้างโดยรวมเปิดและถอดออกได้ ซึ่งสามารถเปลี่ยนโมดูลได้ง่าย เนื้อหาของโมดูลถูกกำหนดตามหลักการของฟังก์ชันการผลิตและฟังก์ชันการเรียนรู้แบบบูรณาการ เพื่อให้สามารถเลือกโมดูลที่ต้องการได้อย่างสะดวกในระหว่างการสอนหรือการแข่งขัน
(4) อุปกรณ์ฝึกอบรมและประเมินผลเป็นส่วนประกอบแรงดันต่ำ ซึ่งปลอดภัยต่อการใช้งาน
2 พารามิเตอร์ประสิทธิภาพ
(1) กำลังไฟฟ้าขาเข้า: ไฟฟ้ากระแสสลับสามเฟสสี่สาย 380V ± 10% 50Hz
(2) ขนาดโดยรวม: 1800X1760X700 มม.
(3) กำลังเครื่องจักร: <1.5KVA
(4) น้ำหนัก: <120 กก.
(5) สภาพการทำงาน: อุณหภูมิแวดล้อม -10 ℃ ～ + 40 ℃ ความชื้นสัมพัทธ์ ＜ 85% (25 ℃)
(6) การป้องกันความปลอดภัย: มีอุปกรณ์ป้องกันแรงดันไฟรั่วและกระแสไฟรั่ว ความปลอดภัยเป็นไปตามมาตรฐานแห่งชาติ
3 ส่วนประกอบของผลิตภัณฑ์
3.1 โต๊ะฝึกอบรม
โต๊ะฝึกอบรมมีโครงสร้างเป็นเสาอลูมิเนียมโปรไฟล์ และล้อเลื่อนอเนกประสงค์ที่ด้านล่างมีเบรก ทำให้สามารถเคลื่อนย้ายและจัดวางได้อย่างยืดหยุ่น พื้นโต๊ะทำจากวัสดุที่มีความหนา 25 มม. และเคลือบผิวด้วยแผ่นกันไฟที่ทนต่ออุณหภูมิสูงและความดันสูง มีลิ้นชักแบบสามช่องหนึ่งอันและตู้ด้านล่างหนึ่งอัน โครงสร้างแข็งแรงและสวยงาม
3.2 โต๊ะทำงานฝึกอบรม
(1) แหล่งจ่ายไฟรวม - เบรกเกอร์ป้องกันไฟรั่วลงดิน 4P
(2) หน่วยหยุดฉุกเฉิน
(3) หน่วยเอาต์พุต AC 380V สามเฟส + ตัวบ่งชี้สามเฟส + ประกันโอเวอร์โหลดสามเฟส
(4) หน่วยเอาต์พุต AC 220V เฟสเดียว + ตัวบ่งชี้ + ประกันโอเวอร์โหลด
(4) เต้ารับ
(5) แหล่งจ่ายไฟ DC 24V
(6) หน่วยสัญญาณแรงดันอนาล็อก DC0-10V และสัญญาณกระแสอนาล็อก DC4-20mA
(7) หน่วยสัญญาณแรงดันอนาล็อก DC0-10V และสัญญาณกระแสอนาล็อก DC4-20mA
(8) แหล่งจ่ายไฟ DC 24V
(9) เต้ารับ
3.3 โมดูลแผงควบคุม
(1) สถานีหลัก PLC (CPU 1211C + CM1241 RS232 + CM1243-2)
(2) แบบร่างเค้าโครง
(3) PLC รอง (CPU 1211C + CM1241 RS232)
(4) ข้อมูล S22.5 โมดูลแยกสัญญาณ + AS-i slave (4DI)
(5) โมดูลเทอร์มินัลสถานีหลัก
(6) สวิตช์
(7) เราเตอร์
(8) โมดูลเทอร์มินัล Slave
(9) โมดูลไฟแสดงสถานะปุ่ม
(10) โมดูลหน้าจอสัมผัส
(11) โมดูลไฟแสดงสถานะปุ่ม
3.4 อุปกรณ์สนับสนุน
(1) สายเคเบิลเครือข่าย 3 เส้น
(2) สายสื่อสาร RS232
(3) การ์ดเครือข่าย USB แบบมีสาย
(4) สายไฟนิรภัย 4 มม. 25 เส้น
(5) มัลติมิเตอร์ดิจิทัล 1 เครื่อง
(6) ซีดีซอฟต์แวร์ (ไม่ใช่ซอฟต์แวร์ลิขสิทธิ์ สำหรับการสอนเท่านั้น ไม่จำกัดจำนวนผู้ใช้)
4 เนื้อหาการฝึกอบรมสามารถครบถ้วนได้
(1) การฝึกอบรมการเขียนโปรแกรม PLC ของ Siemens
(2) การฝึกอบรม PLC และการสื่อสาร PLC Ethernet
(3) การฝึกอบรมการตรวจสอบสถานะ PLC ด้วยคอมพิวเตอร์
(4) การฝึกอบรม PLC และการสื่อสาร PLC232
(5) การเขียนโปรแกรมหน้าจอสัมผัส
(6) การฝึกอบรม PLC และการสื่อสารหน้าจอสัมผัส
(7) การฝึกอบรมการสื่อสารไร้สายระหว่าง PLC และ LAN ของคอมพิวเตอร์
(8) การฝึกอบรมการสื่อสาร AS-I ของ PLC
