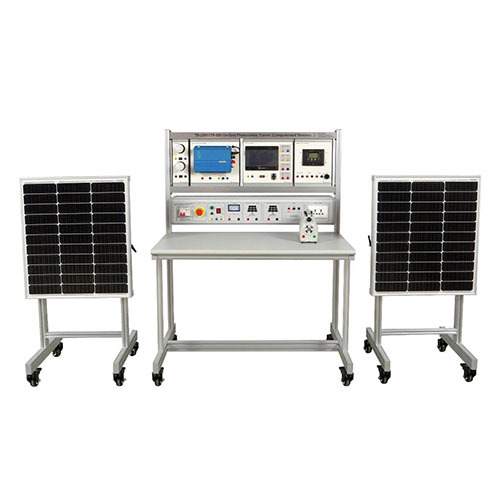

TB-230117R-005 ชุดฝึกสอนการผลิตไฟฟ้าโซลาร์เซลล์แบบออนกริด (รุ่นคอมพิวเตอร์) อุปกรณ์การสอน อุปกรณ์การศึกษาอาชีวศึกษา อุปกรณ์ฝึกอบรมพลังงานหมุนเวียน

1. บทนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
กระบวนการทั้งหมดของการผลิตไฟฟ้าโซลาร์เซลล์แบบเชื่อมต่อกับโครงข่ายไฟฟ้าได้รับการฟื้นฟูอย่างสมบูรณ์ เพื่อให้ผู้ปฏิบัติงานไม่เพียงแต่เข้าใจหลักการพื้นฐานของการผลิตไฟฟ้าเท่านั้น แต่ยังเข้าใจความรู้ขั้นสูงอย่างลึกซึ้ง เช่น ปฏิสัมพันธ์ระหว่างโครงข่ายไฟฟ้าและการกระจายพลังงาน ให้การสนับสนุนการฝึกอบรมภาคปฏิบัติที่ครอบคลุมยิ่งขึ้นสำหรับการออกแบบและการประยุกต์ใช้ระบบพลังงานใหม่
1.2 คุณสมบัติผลิตภัณฑ์
1. ครอบคลุมการเชื่อมต่อโครงข่ายไฟฟ้า ยกระดับการสอนเชิงลึก
ระบบที่เชื่อมต่อกับโครงข่ายไฟฟ้า ช่วยให้ผู้เรียนสามารถวิเคราะห์หลักการทำงาน ประสิทธิภาพ และสถานการณ์จำลองต่างๆ ของโหมดการทำงาน
รองรับการสาธิตตรรกะปฏิสัมพันธ์ระหว่างโครงข่ายไฟฟ้าจริง เช่น "การผลิตและการใช้งานด้วยตนเอง" และ "การเชื่อมต่อโครงข่ายไฟฟ้าส่วนเกิน" ซึ่งใกล้เคียงกับการใช้งานจริงของโรงไฟฟ้าโซลาร์เซลล์
2. การออกแบบที่เชื่อมต่อกับกริดอย่างปลอดภัย
อินเวอร์เตอร์ที่เชื่อมต่อกับกริดมีระบบป้องกันการไหลย้อนกลับ ระบบป้องกันแรงดันเกิน/แรงดันต่ำ และระบบป้องกันการเกิดไอส์แลนด์ เพื่อความปลอดภัยของการทดลองจำลองกริด
สวิตช์หยุดฉุกเฉิน เบรกเกอร์ และฟิวส์แบบไล่ระดับ (5A/10A/20A) ยังคงเดิม และระบบป้องกันสองชั้นที่ปรับให้เหมาะกับสถานการณ์ที่เชื่อมต่อกับกริดกำลังสูง
3. ความเข้ากันได้ที่แข็งแกร่งและการขยายที่ยืดหยุ่น
เชื่อมต่ออินเทอร์เฟซการจำลองกริดผ่านสายทดสอบ K4 และการขยายฟังก์ชันที่เชื่อมต่อกับกริดสามารถทำได้โดยไม่ต้องดัดแปลงเพิ่มเติม
4. ปฏิบัติตามมาตรฐานอุตสาหกรรม
พารามิเตอร์ที่เชื่อมต่อกับกริด (แรงดันไฟฟ้า ความถี่ ฮาร์มอนิก) จะต้องตรงกับข้อกำหนดของกริดอย่างเคร่งครัด เพื่อช่วยให้นักศึกษาเข้าใจข้อกำหนดทางเทคนิคที่แท้จริงของการเชื่อมต่อกริด
2. ข้อมูลจำเพาะทางเทคนิค
แผงโซลาร์เซลล์พลังงานแสงอาทิตย์: DC12V/60W (โมโนคริสตัลไลน์) 670 มม. * 590 มม.
แหล่งจ่ายไฟ: เฟสเดียว สามสาย AC220V
โหลดแบบพกพา: 10Ω/4A
ขนาด: 1060 มม. * 630 มม. * 1380 มม.
น้ำหนัก: ≤300 กก.

3. ชื่อส่วนประกอบของผลิตภัณฑ์และคำอธิบายฟังก์ชัน
3.1 ตัวเครื่องหลัก
หมายเลข ชื่อ จำนวน
1 แผงโซลาร์เซลล์ 2
2 ชิ้นส่วนโมดูลอุปกรณ์ 1
3 กล่องจ่ายไฟอุปกรณ์ 1
4 โหลดแบบพกพา 1
3.2 ชิ้นส่วนโมดูลผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 โมดูลควบคุมพลังงานแสงอาทิตย์ 1
2 โมดูลเชื่อมต่อกริด 1
3 โมดูลวัดกระแสสลับ 1
4 โมดูลโหลด 1
5 โมดูลวัดกระแสตรง 1
3.3 กล่องจ่ายไฟผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 ชุดเบรกเกอร์ 1
2 ชุดสวิตช์หยุดฉุกเฉิน 1
3 ชุดจ่ายไฟ PV 1 1
4 ชุดจ่ายไฟ PV 2 1
5 ชุดแบตเตอรี่ 1
6 ชุดโวลต์มิเตอร์ DC 1
7 เต้ารับ 1
8 ชุดจ่ายไฟ AC220V เฟสเดียว สามสาย 1
3.4 อุปกรณ์เสริมผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 สายไฟ 2
2 เซ็นเซอร์วัดแสงแบบพกพา 1
3 สาย USB 1
4 สายเคเบิลเครือข่าย 1
5 สายไฟนิรภัยขนาด 4 มม. (สองสี) 5
6 สายไฟนิรภัย (สีแดง) 6
7 สายไฟนิรภัย (สีเหลือง) 5
8 สายไฟนิรภัย (สีดำ) 6
9 สายไฟนิรภัย (สีน้ำเงิน) 5
10 ฟิวส์ (20A) 3
11 ฟิวส์ (10A) 3
12 ฟิวส์ (5A) 3
13 เครื่องชาร์จ 1
14 แฟลชไดรฟ์ USB 1
4 รายการการทดลองการสอนผลิตภัณฑ์
(1) การทดลองการผลิตไฟฟ้าในมุมแสงต่างๆ
(2) การทดลองเชื่อมต่อแผงโซลาร์เซลล์แบบอนุกรม
(3) การทดลองเชื่อมต่อแผงโซลาร์เซลล์แบบขนาน
(4) การทดลองชาร์จแบตเตอรี่ (เครื่องชาร์จ)
(5) การเชื่อมต่อกริดแบตเตอรี่ การทดลอง
(6) การทดลองการเชื่อมต่อระบบโซลาร์เซลล์
