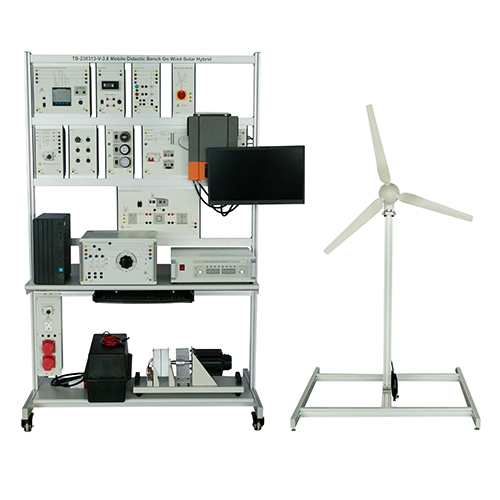

TB-230313-V-3.6 ม้านั่งสอนเคลื่อนที่สำหรับติดตั้งบนอุปกรณ์การสอนแบบไฮบริดลม-พลังงานแสงอาทิตย์ อุปกรณ์ฝึกอบรมวิชาชีพ อุปกรณ์ฝึกอบรมแบบหมุนเวียน

1. บทนำเกี่ยวกับอุปกรณ์
1.1 ภาพรวม
แพลตฟอร์มการสอนเคลื่อนที่ที่ออกแบบมาเป็นพิเศษสำหรับการศึกษาเกี่ยวกับระบบโฟโตโวลตาอิกและแบตเตอรี่ ม้านั่งสอนนี้ผสมผสานอุปกรณ์เคลื่อนที่ที่ทันสมัยเข้ากับฟังก์ชันการสอนที่มีประสิทธิภาพ เพื่อมอบแพลตฟอร์มที่ยืดหยุ่น ใช้งานได้จริง และใช้งานง่ายสำหรับนักศึกษาและนักวิจัยในการทำการทดลองและวิจัยเกี่ยวกับระบบโฟโตโวลตาอิกและเซลล์
1.2 คุณสมบัติ
(1) ความสะดวกในการพกพา: แพลตฟอร์มการสอนเคลื่อนที่นี้ได้รับการออกแบบให้มีน้ำหนักเบาและกะทัดรัด และสามารถเคลื่อนย้ายระหว่างสถานที่ต่างๆ ได้อย่างง่ายดาย ช่วยให้นักศึกษาและนักวิจัยสามารถทำการทดลองในสภาพแวดล้อมที่แตกต่างกัน เช่น ห้องปฏิบัติการ ห้องเรียน และภาคสนาม
(2) ความอเนกประสงค์: แพลตฟอร์มการสอนเคลื่อนที่มักติดตั้งอุปกรณ์การทดลองที่หลากหลาย เช่น แหล่งจ่ายไฟ DC แบบตั้งโปรแกรมได้ แบตเตอรี่ มัลติมิเตอร์ ฯลฯ ซึ่งสามารถใช้ในการทดลองกับระบบโฟโตโวลตาอิกและแบตเตอรี่ต่างๆ ได้
(3) ใช้งานง่าย: ม้านั่งสอนเคลื่อนที่มักจะมีอินเทอร์เฟซที่ใช้งานง่ายและคู่มือการใช้งาน ช่วยให้นักศึกษาและนักวิจัยสามารถทำการทดลองได้อย่างสะดวกแม้ไม่มีความรู้ทางวิชาชีพ
(4) การบันทึกและวิเคราะห์ข้อมูล: แพลตฟอร์มการสอนเคลื่อนที่มักจะมีฟังก์ชันบันทึกและวิเคราะห์ข้อมูล ซึ่งสามารถบันทึกและวิเคราะห์ข้อมูลการทดลองแบบเรียลไทม์ ช่วยให้นักศึกษาและนักวิจัยเข้าใจหลักการทำงานของระบบโฟโตวอลตาอิกและแบตเตอรี่ได้ดียิ่งขึ้น
(5) ความปลอดภัย: แพลตฟอร์มการสอนเคลื่อนที่มักจะมีฟังก์ชันด้านความปลอดภัย เช่น ระบบป้องกันการโอเวอร์โหลดและป้องกันไฟฟ้าลัดวงจร เพื่อให้มั่นใจว่าการทดลองจะดำเนินไปอย่างปลอดภัย
2. พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าเข้า: สามเฟส 5 สาย 380V, 50Hz
ขนาด: 1310 มม. * 730 มม. * 2050 มม.
น้ำหนัก: 200 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: <85% (25℃)

3. รายการส่วนประกอบและรายละเอียดแนะนำ
3.1 ส่วนประกอบหลัก
หมายเลขชื่อ
1 โครงอะลูมิเนียม
2 โมดูลมิเตอร์แบบมัลติฟังก์ชันสามเฟส
3 โมดูลมัลติมิเตอร์กำลังไฟฟ้า
4 โมดูลสวิตช์ไฟฟ้า
5 โมดูลจ่ายไฟแบบสวิตชิ่งสำหรับกังหันลมขนาดเล็ก
6 โมดูลสวิตช์ไฟฟ้าสามเฟส
7 แผงสื่อสาร
8 โมดูลแผงไฟ 230V
9 โมดูลอินเวอร์เตอร์ไฮบริด
10 โมดูลคอมพิวเตอร์
11 ตัวควบคุมการชาร์จกังหันลมขนาดเล็ก 12V
12 โมดูลโหลดโอห์มมิกแบบแปรผันสามเฟส 1000W
13 แหล่งจ่ายไฟ DC แบบตั้งโปรแกรมได้
14 โมดูลจ่ายไฟป้องกันสำหรับสถานีงาน
15 โมดูลแบตเตอรี่
16 ระบบทดสอบเครื่องเซอร์โวแบบไดนามิกสำหรับ 0.3KW เครื่องจักร
17 กังหันลมขนาดเล็ก 370 วัตต์ พร้อมเสาสาธิต
3.2 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 มัลติมิเตอร์แบบดิจิทัล 2
2 สายเชื่อมต่อนิรภัยขนาด 4 มม. สองสี 0.25 เมตร 2.5 ตร.มม. 4
3 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีแดง 0.25 เมตร 2.5 ตร.มม. 2
4 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีเขียว 0.25 เมตร 2.5 ตร.มม. 2
5 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีเหลือง 0.25 เมตร 2.5 ตร.มม. 2
6 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีน้ำเงิน 0.25 เมตร 2.5 ตร.มม. 2
7 สายเชื่อมต่อนิรภัยขนาด 4 มม. สองสี 1 เมตร 2.5 ตร.มม. 1
8 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีแดง 1 เมตร 2.5 ตร.มม. 2
9 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีเขียว 1 เมตร 2.5 ตร.มม. 2
10 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีน้ำเงิน 1 เมตร 2.5 ตร.มม. 2
11 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีดำ 1.5 เมตร 2.5 ตร.มม. 5
12 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีแดง 1.5 เมตร 2.5 ตร.มม. 5
13 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีเขียว 1.5 เมตร 2.5 ตร.มม. 4
14 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีเหลือง 1.5 เมตร 2.5 ตร.มม. 4
15 สายเชื่อมต่อนิรภัยขนาด 4 มม. สีน้ำเงิน 1.5 เมตร 2.5 ตร.มม. 3
16 สายเคเบิลเครือข่าย 1 เมตร ประเภท 5 สีเหลือง 1
17 สายเคเบิลเครือข่าย 2 เมตร ประเภท 5 สีเหลือง 2
18 อะแดปเตอร์อีเทอร์เน็ต USB 2.0 1
19 สวิตช์อีเทอร์เน็ต 5 พอร์ต 1
20 ปลั๊กไฟแบบยุโรป 6 ตำแหน่ง พร้อมสวิตช์ 1
21 ขั้วต่อรูปตัว U สายเชื่อมต่อนิรภัยขนาด 4 มม. สีดำ 10
22 ขั้วต่อรูปตัว U สายเชื่อมต่อนิรภัยขนาด 4 มม. สีแดง 5
23 สาย RJ12 6P4C 1.5 เมตร 4
24 ปลั๊กไฟแบบยุโรป 1
25 สาย USB 1
26 ดิสก์ U 1
27 ชิ้น 1
4. รายการการทดลอง
การทดลองที่ 1 การติดตั้งระบบไฮบริดโซลาร์เซลล์ร่วมกับกังหันลมขนาดเล็ก
การทดลองที่ 2 การทดลองพารามิเตอร์ของตัวควบคุมการชาร์จ
การทดลองที่ 3 การทดลองที่ 3 การทดลองทดสอบกระแสโหลด
การทดลองที่ 4: การทดลองการไหลของพลังงานผ่านการจำลองเส้นทางสุริยะและการจำลองลักษณะลม
การทดลองที่ 5 การทดลองทดสอบซอฟต์แวร์ Matlab
