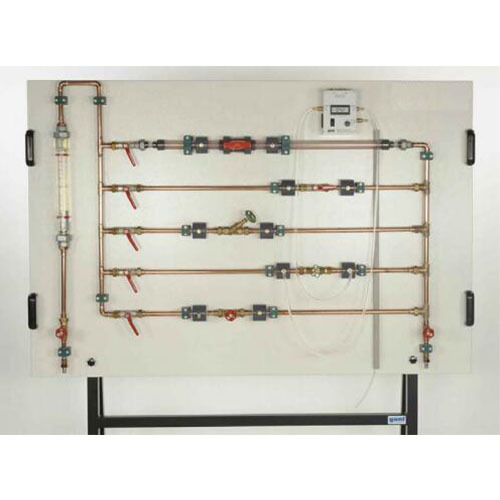

SR3017 เทคโนโลยีการติดตั้ง การสูญเสียในวาล์วและข้อต่อ อุปกรณ์ห้องปฏิบัติการความร้อน อุปกรณ์การสอน อุปกรณ์การเรียนการสอนวัตถุประสงค์การเรียนรู้ / การทดลอง
- การสูญเสียแรงดันในวาล์วและข้อต่อ
- การวัดความแตกต่างของแรงดัน
- ผลกระทบของรูปทรงรูวาล์วต่อการสูญเสียแรงดัน
- ผลกระทบของความเร็วการไหล
- การหาค่าสัมประสิทธิ์ความต้านทาน
- การเปรียบเทียบระหว่างการทดลองและการคำนวณ
ข้อกำหนด
[1] การตรวจสอบการสูญเสียแรงดันที่วาล์วปิดและข้อต่อต่างๆ
[2] ชิ้นส่วนท่อเป็นส่วนประกอบมาตรฐานทางการค้าในงานทำความร้อนและงานสุขภัณฑ์
[3] แผงใสติดตั้งบนโครงที่แข็งแรงและเคลื่อนย้ายได้
[4] สามารถเลือกส่วนท่อแต่ละส่วนได้โดยใช้บอลวาล์ว
[5] การเชื่อมต่อท่อน้ำด้วยข้อต่อแบบปลดเร็ว
[6] สามารถปรับการไหลได้โดยใช้วาล์ว
[7] การวัดการไหลโดยใช้โรตามิเตอร์
[8] การวัดแรงดันแตกต่างโดยใช้เครื่องวัดแรงดันแตกต่างพร้อมจอแสดงผล
ข้อมูลทางเทคนิค
วาล์วบอลพลาสติกใส
วาล์วบอลเหล็ก
วาล์วแบบมุม
วาล์วแบบขันเกลียว
วาล์วประตู (เส้นผ่านศูนย์กลาง)
เครื่องวัดความดันแตกต่าง
ช่วงการวัด - อัตราการไหล: 200...1700 ลิตร/ชั่วโมง - ความดัน: -200...200 มิลลิบาร์
ขนาดและน้ำหนัก กว้างxยาวxสูง: 1650x700x1850 มม. น้ำหนัก: ประมาณ 90 กก.
สิ่งที่จำเป็นสำหรับการใช้งาน: การต่อท่อน้ำ, ท่อระบาย
