การปรับสมดุลระบบไฮดรอลิกของหม้อน้ำ อุปกรณ์ห้องปฏิบัติการความร้อน อุปกรณ์การสอน อุปกรณ์การเรียนการสอน

SR3009 การปรับสมดุลระบบไฮดรอลิกของหม้อน้ำ อุปกรณ์ห้องปฏิบัติการความร้อน อุปกรณ์การสอน อุปกรณ์การเรียนการสอน
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
การปรับสมดุลทางไฮดรอลิกใช้เพื่อจำกัดปริมาณน้ำที่คำนวณได้สำหรับหม้อน้ำแต่ละตัว การปรับสมดุลช่วยให้มั่นใจได้ว่าหม้อน้ำทุกตัวได้รับน้ำร้อนที่จุดการทำงานทั้งหมดตามความต้องการความร้อน โดยทั่วไปการปรับสมดุลจะทำผ่านวาล์วเทอร์โมสตัทที่ตั้งค่าไว้ล่วงหน้า

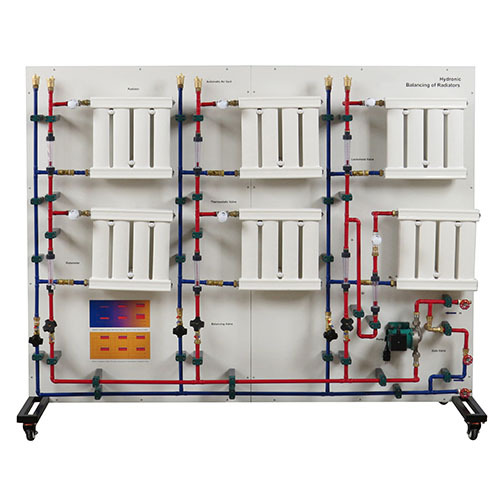

ชุดฝึกอบรมนี้ประกอบด้วยวงจรน้ำร้อนแบบปิดที่มีหม้อน้ำหกตัวและปั๊มหมุนเวียน ส่วนประกอบท่อที่ใช้เป็นส่วนประกอบมาตรฐานเชิงพาณิชย์ที่ใช้ในงานวิศวกรรมความร้อนและสุขาภิษฐ์ แผงโปร่งใสติดตั้งอยู่บนโครงที่แข็งแรงและเคลื่อนย้ายได้
ระบบท่อแบ่งออกเป็นสามวงจรย่อยสำหรับความร้อน แต่ละวงจรย่อยมีวาล์วปรับสมดุลที่ปรับได้สำหรับทั้งการไหลเข้าและการไหลกลับ แต่ละวงจรย่อยสามารถตั้งค่าด้วยเอาต์พุตหรืออัตราการไหลที่แตกต่างกันได้ วงจรย่อยทั้งสามสามารถตัดการเชื่อมต่อได้ทีละส่วน
วาล์วล็อคที่ปรับได้บนหม้อน้ำจำลองความต้านทานของท่อตามต้องการ ความแตกต่างของความดันในระบบท่อถูกจำกัดโดยวาล์วระบายความดันแตกต่าง
การปรับสมดุลทางไฮดรอลิกของหม้อน้ำแต่ละตัวทำผ่านวาล์วเทอร์โมสตัทที่ตั้งค่าไว้ล่วงหน้าตามเอาต์พุตที่ตั้งไว้ อัตราการไหลจะถูกอ่านโดยโรตามิเตอร์
เมื่อเต็มแล้ว ระบบจะเชื่อมต่ออย่างอิสระจากท่อจ่ายหลักหรือท่อทางเข้าและทางออก อุปกรณ์นี้ติดตั้งถังขยายแรงดันและอุปกรณ์ป้องกันความปลอดภัย และยังสามารถทำงานเป็นระบบแบบเปิดโดยใช้น้ำร้อนจากภายนอกได้
1.2 คุณสมบัติของผลิตภัณฑ์
1. ผลิตภัณฑ์มีดีไซน์ที่ยอดเยี่ยม สวยงาม และหรูหรา
2. ผลิตภัณฑ์มีระบบท่อที่ควบคุมได้ ช่วยให้สามารถปรับการไหลของน้ำร้อนไปยังหม้อน้ำแต่ละตัวได้โดยการเปลี่ยนขนาดวาล์ว
3. ผลิตภัณฑ์ใช้วัสดุที่ทนทานกว่า ช่วยยืดอายุการใช้งานได้อย่างมาก
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับเฟสเดียวสามสาย 220V~50Hz;
ข้อกำหนดสภาพแวดล้อมการทำงาน:
อุณหภูมิแวดล้อม: 10℃～50℃;
ความชื้นสัมพัทธ์: <75% (ที่ 25℃)
2.2 ขนาดและน้ำหนัก
ขนาด: 2250 มม. × 750 มม. × 1790 มม.
น้ำหนัก: ประมาณ 210 กก.

3. ชื่อและหน้าที่ของส่วนประกอบผลิตภัณฑ์
3.1 ตัวเครื่องหลักของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 วาล์วระบายอากาศอัตโนมัติ 6
2 วาล์วควบคุมอุณหภูมิ 6
3 เครื่องวัดการไหล 7
4 วาล์วปรับสมดุล 6
5 หม้อน้ำ 6
6 วาล์วบอลล็อค (พร้อมกุญแจ) 6
7 ปั๊มน้ำ 1
8 ท่อทางเข้า 1
9 ท่อทางออก 1
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 ข้อต่อแบบเร็ว 3
2 ห่วงท่อ 1
3 สายยาง 1
4. รายการการทดลองสอนเกี่ยวกับผลิตภัณฑ์
(1) ทำความคุ้นเคยกับการเชื่อมต่อท่อและการใช้งาน
(2) ทำความคุ้นเคยกับหลักการและการใช้งานของวาล์วควบคุมอุณหภูมิ
