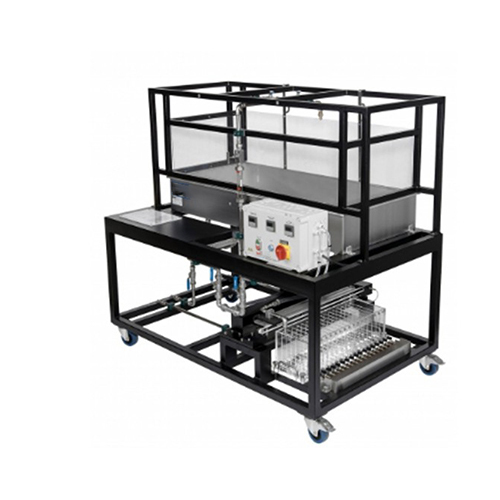

HM141 อุปกรณ์การเรียนการสอนเรื่องกราฟแสดงปริมาณน้ำไหลหลังการตกของฝน อุปกรณ์ฝึกอบรมวิชาชีพ อุปกรณ์ห้องปฏิบัติการกลศาสตร์ของไหล

1. คำอธิบาย
กราฟแสดงปริมาณน้ำไหลเป็นเครื่องมือสำคัญสำหรับการแสดงข้อมูลทางอุทกวิทยา เช่น ปริมาณน้ำฝน ระดับน้ำใต้ดิน หรือปริมาณน้ำไหลออก
HM 141 สร้างปริมาณน้ำฝนที่มีระยะเวลาและความเข้มข้นแตกต่างกัน นอกจากนี้ยังตรวจสอบความสามารถในการกักเก็บน้ำของดินที่มีความอิ่มตัวต่างกัน การใช้วิธีการระบายน้ำที่หลากหลายทำให้สามารถแสดงความสัมพันธ์ระหว่างปริมาณน้ำฝนและการซึมผ่านได้
อุปกรณ์ฝึกอบรมประกอบด้วยถังบรรจุทรายซึ่งมีน้ำไหลผ่าน น้ำถูกส่งไปยังถังผ่านอุปกรณ์สร้างปริมาณน้ำฝนที่มีหัวฉีดสองหัวซึ่งสามารถปรับแยกกันได้ผ่านวาล์ว เพื่อศึกษาการระบายน้ำที่แตกต่างกัน น้ำจะถูกระบายออกผ่านท่อระบายน้ำหรือห้องระบายน้ำซึ่งแยกออกจากส่วนทดลองด้วยตะแกรง
น้ำที่ระบายออกจะกระจายไปทั่ว 17 ห้องโปร่งใส ซึ่งจะสร้างโปรไฟล์การระบายน้ำตามเวลา ระดับน้ำจะถูกวัดและพล็อตลงในกราฟแสดงปริมาณน้ำไหล
ถาดรองน้ำหยดสามารถใช้เพื่อสาธิตการหน่วงเวลาการระบายน้ำผ่านอ่างเก็บน้ำฝนได้
การจ่ายน้ำถูกควบคุมโดยวาล์วและอ่านค่าจากมิเตอร์วัดการไหล การระบายน้ำตามเวลาที่กำหนดจะถูกปรับผ่านตัวตั้งเวลาอิเล็กทรอนิกส์

2. รายละเอียดทางเทคนิค
การตรวจสอบผลกระทบของปริมาณน้ำฝนต่อดิน
ถังทดลองสแตนเลสพร้อมแผ่นกันน้ำกระเด็นโปร่งใส
อุปกรณ์สร้างปริมาณน้ำฝนพร้อมหัวฉีดสองหัว ปรับพื้นที่และปริมาณน้ำฝนได้
สามารถปรับเวลาสร้างปริมาณน้ำฝนได้ผ่านวาล์วโซลินอยด์พร้อมตัวตั้งเวลา
กระจายไปยัง 17 ช่องโดยใช้ตัวตั้งเวลา
รถเข็นแบบเคลื่อนที่ได้กระจายน้ำที่ระบายออกไปยัง 17 ช่องในถังวัด
ระบายน้ำออกได้ทั้งทางช่องระบายน้ำแบบถอดได้พร้อมตะแกรงตาถี่ หรือทางท่อระบายน้ำ
จุดเชื่อมต่อการล้างแยกต่างหากสำหรับท่อส่ง
ถาดรองน้ำหยดใช้เป็นอ่างเก็บน้ำฝน
โรตามิเตอร์ (ทางเข้า) ตัวบ่งชี้เวลาสร้างปริมาณน้ำฝน เวลาหน่วง และเวลาการวัด
3. ข้อมูลทางเทคนิค
ส่วนทดลอง: ปริมาตร: 1300x600x200 มม.
สูงสุด ความสูงของทราย: 185 มม.
อุปกรณ์พ่นน้ำฝน: 2 หัวฉีด ปรับได้ทีละหัว
อัตราการไหล: 1…6.7 ลิตร/นาที รูปแบบการพ่นแบบสี่เหลี่ยม
ปริมาณน้ำฝน: สูงสุด 320 ลิตร/ชั่วโมง
ถังวัดปริมาตร 17 ช่อง
ปริมาตร: 17x0.9 ลิตร
ตัวจับเวลา
ปริมาณน้ำฝน: สูงสุด 99 นาที 59 วินาที
เวลาหน่วงก่อนเริ่มการวัด: สูงสุด 99 นาที 59 วินาที
เวลาวัดต่อช่อง: สูงสุด 99 นาที 59 วินาที
ถาดรองน้ำหยด 4 ใบ: 305x215x55 มม.
มาตราส่วนเหล็ก: 200 มม.
ช่วงการวัด: อัตราการไหล: 30…320 ลิตร/ชั่วโมง
230V, 50Hz, 1 เฟส
230V, 60Hz, 1 เฟส; 120V, 60Hz, 1 เฟส
