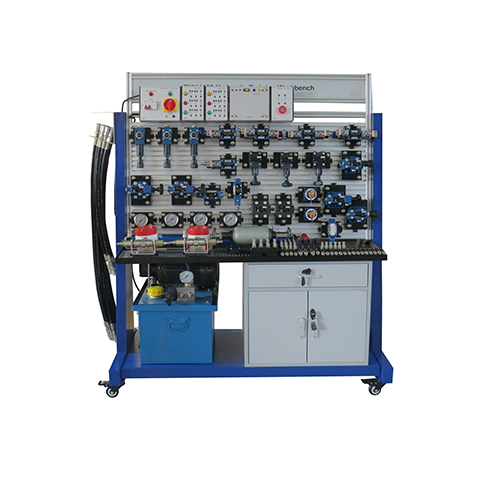

ZMH1100 โต๊ะทำงานฝึกอบรมไฮดรอลิก ม้านั่งไฮดรอลิก อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ
1 ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมไฮดรอลิกนี้ใช้การออกแบบแผงควบคุมแบบเปิดตามข้อกำหนดของหลักสูตรเมคคาทรอนิกส์ของมหาวิทยาลัยสำหรับการควบคุมก๊าซ ไฟฟ้า และไฮดรอลิก ผสานกับข้อดีของอุปกรณ์ทดลองควบคุมด้วยรีเลย์ไฮดรอลิก สามารถติดตั้งส่วนประกอบไฮดรอลิกต่างๆ ได้อย่างยืดหยุ่นบนแผงควบคุม ข้อต่อทั้งหมดใช้ข้อต่อแบบเปิด-ปิดเร็วที่ปลายทั้งสองด้าน ซึ่งช่วยแก้ปัญหาการรั่วไหลของน้ำมันในวงจรไฮดรอลิก สะดวกและทนทาน ลดการสูญเสีย และเอื้อต่อการรักษาสุขอนามัยสิ่งแวดล้อม การผสมผสานส่วนประกอบต่างๆ เข้าด้วยกันอย่างอิสระเพื่อสร้างระบบไฮดรอลิกที่มีฟังก์ชันเฉพาะและใช้งานได้จริง
1.2 คุณสมบัติ
(1) อุปกรณ์ประกอบด้วยโครงโลหะแผ่นความแข็งแรงสูง สวยงามและทนทาน ด้านล่างมีล้อเลื่อนอเนกประสงค์ เคลื่อนย้ายสะดวก มีตู้เก็บของสำหรับเก็บเครื่องมือและอุปกรณ์ และสถานีไฮดรอลิกติดตั้งอยู่ในส่วนล่างของอุปกรณ์ บล็อกวาล์วไฮดรอลิกต่างๆ ยึดติดแน่น แผ่นฐานใช้แผ่นฐานแบบพิเศษ ระยะห่างระหว่างร่องของแผง 25 มม. และสามารถเสียบและถอดชิ้นส่วนต่างๆ ได้อย่างง่ายดาย ส่วนบนของกล่องแขวนควบคุมอิเล็กทรอนิกส์ถูกติดตั้งไว้ ทำให้ตัวเครื่องมีขนาดกะทัดรัด
(2) ติดตั้งวาล์วไฮดรอลิกอุตสาหกรรม แรงดันใช้งานสูงสุด 35Mpa ส่วนประกอบไฮดรอลิกแต่ละชิ้นมีแผ่นฐานสำหรับเปลี่ยนวงจรน้ำมัน ซึ่งสามารถวางบนแผงได้อย่างสะดวกและอิสระ การเชื่อมต่อวงจรน้ำมันแบบซ้อนทับใช้ข้อต่อแบบเปิด-ปิดเปลี่ยนเร็ว ซึ่งสะดวกในการถอดประกอบและเชื่อมต่อ ไม่รั่วไหลของน้ำมัน ลดการสูญเสียน้ำมัน และช่วยรักษาสุขอนามัยสิ่งแวดล้อม
2 พารามิเตอร์ประสิทธิภาพ
(1) กำลังไฟเข้า: AC: 220V
(2) ขนาดโต๊ะทดลอง: 1600 มม. (ยาว) × 1000 มม. (กว้าง) × 1700 มม. (สูง)
(3) ระยะห่างของร่อง: 25 มม.
(4) ข้อมูลจำเพาะ: ตู้: 1
(5) โครงสร้างแบบตั้งโต๊ะ: 1
(6) ล้อเลื่อนแบบร่องแยก: 4
(7) ช่วงความเร็วจำกัดความปลอดภัย: 1000-1500 รอบต่อนาที
(8) เมื่อปั๊มไฮดรอลิกทำงาน เสียงรบกวนที่ระยะห่าง 1.5 เมตรจากแท่นไฮดรอลิกจะน้อยกว่าหรือเท่ากับ 58dB0
(9) การทดลองสาธิตต้องการแรงดันการไหลของของเหลวเพียง 4-6 เมกะปาสคาล
(10) ถังน้ำมันเชื้อเพลิง: ปริมาตรปกติ 40 ลิตร

3 องค์ประกอบผลิตภัณฑ์
3.1 ชุดควบคุมไฟฟ้า
ชุดควบคุมไฟฟ้าประกอบด้วยกล่องแขวนสวิตช์ควบคุมหลัก กล่องแขวนปุ่ม กล่องแขวนแหล่งจ่ายไฟ 24 โวลต์ และกล่องแขวนหยุดฉุกเฉิน
3.2 แท่นฝึก
แท่นฝึกประกอบด้วยโครงอะลูมิเนียมและแผ่นฐานอะลูมิเนียมอัลลอยด์ ซึ่งสามารถเคลื่อนย้ายและจัดวางได้อย่างยืดหยุ่น กล่องควบคุมแอคชูเอเตอร์ติดตั้งอยู่บนแผ่นฐาน ซึ่งมีความสวยงามและมีขนาดใหญ่
3.3 การกำหนดค่าพลังงาน
แหล่งจ่ายไฟแบบสามสายเฟสเดียว ได้รับความคุ้มครองจากประกันภัย มีสวิตช์ไฟหลัก ในกรณีฉุกเฉิน ให้ปิดสวิตช์ไฟหลักเพื่อหยุดการทำงานของอุปกรณ์
3.4 ส่วนประกอบไฮดรอลิก
ภาพและชื่อภาษาจีนของส่วนประกอบไฮดรอลิก
1 กระบอกสูบไฮดรอลิกแบบแอคชั่นเดียว
2 กระบอกสูบไฮดรอลิกแบบแอคชั่นคู่
3 วาล์วปีกผีเสื้อ
4 วาล์วตรวจสอบรูระบายน้ำมัน
5 วาล์วระบายความดัน
6 วาล์วควบคุมทิศทางโซลินอยด์แบบสี่ทางสามตำแหน่ง (M)
7 วาล์วควบคุมทิศทางโซลินอยด์แบบสี่ทางสามตำแหน่ง (0)
8 วาล์วควบคุมทิศทางโซลินอยด์แบบสี่ทางสามตำแหน่ง (H)
9 วาล์วควบคุมจังหวะ
10 วาล์วควบคุมทิศทางโซลินอยด์แบบสี่ทางสองตำแหน่ง
11 วาล์วควบคุมความเร็วแบบสี่ทางสองตำแหน่ง
12 วาล์วควบคุมความเร็ว
13 วาล์วควบคุมความเร็วแบบควบคุมด้วยนักบิน
14 วาล์วตรวจสอบแบบสปริง
15 วาล์วตรวจสอบ (ไม่มีสปริง)
16 วาล์วตรวจสอบแบบควบคุมด้วยนักบิน
17 วาล์วลดความดัน (แบบควบคุมด้วยนักบิน)
18 วาล์วตรวจสอบ
19 วาล์วควบคุมลำดับ
20 วาล์วควบคุมความดัน
21 สามทาง
22 ข้อต่อห้าข้อ
23 มาตรวัดความดันกลีเซอรีน
24 มาตรวัดอัตราการไหล
25 สถานีไฮดรอลิกแบบปั๊มเดี่ยว
5 เนื้อหาการทดลอง:
การทดลองที่ 1 วงจรควบคุมความเร็วของวาล์วควบคุมความเร็วแบบควบคุมด้วยนักบิน
การทดลองที่ 2 มาตรวัดอัตราการไหลแบบเทอร์ไบน์
การทดลอง 3. วงจรควบคุมคันเร่งและความเร็วของทางเข้าน้ำมัน
การทดลองที่ 4. การทดลองวาล์วควบคุมทิศทางแบบสามตำแหน่งสี่ทางชนิด O
การทดลองที่ 5. การทดลองวาล์วควบคุมทิศทางแบบสามตำแหน่งสี่ทางชนิด M
การทดลองที่ 6. การทดลองวาล์วควบคุมทิศทางแบบสามตำแหน่งสี่ทางชนิด H
