อุปกรณ์ไฮบริดอิเล็กโทรไฮดรอลิกและอิเล็กโทรนิวแมติกส์ ผู้ฝึกสอนเมคคาทรอนิกส์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ

ZMP2106H อุปกรณ์ไฮบริดอิเล็กโทรไฮดรอลิกและอิเล็กโทรนิวแมติกส์ ผู้ฝึกสอนเมคคาทรอนิกส์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ
1. บทนำอุปกรณ์
1.1 ภาพรวม

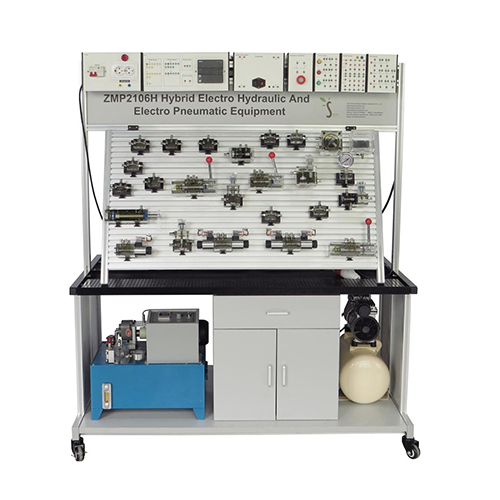

อุปกรณ์ไฮบริดอิเล็กโทรไฮดรอลิกอิเล็กโทรนิวเมติกส์ ZMP2106H มีโครงสร้างสองด้าน กล่าวคือ มีโต๊ะทดลองหนึ่งตัวสำหรับให้นักศึกษาได้ทดลองเกี่ยวกับนิวเมติกส์และไฮดรอลิกไปพร้อมๆ กัน อุปกรณ์นี้สามารถทดลองด้านนิวเมติกส์และไฮดรอลิกแบบครอบคลุมสองด้านได้พร้อมกัน ช่วยเพิ่มประสิทธิภาพการใช้ทรัพยากรร่วมกันและเพิ่มประสิทธิภาพของผลิตภัณฑ์
ด้วยชุดอุปกรณ์ฝึกปฏิบัตินี้ คุณสามารถทำการทดลองเกี่ยวกับวงจรควบคุมนิวเมติกส์และไฮดรอลิก รวมถึงการทดลองการใช้งานพื้นฐานที่เกี่ยวข้องได้ นอกจากนี้ยังสามารถบูรณาการเข้าด้วยกันเพื่อทำการทดลองต่างๆ ต่อไปนี้: การควบคุมแก๊ส-ไฟฟ้า การควบคุมแก๊ส-ของเหลว การควบคุมไฟฟ้า-ไฮดรอลิก และการควบคุมแบบบูรณาการแก๊ส-ไฟฟ้า-ไฮดรอลิก
1.2 คุณสมบัติ
(1) ระบบนี้สามารถใช้ออกแบบวงจรนิวเมติกส์และไฮดรอลิก และเรียนรู้เทคโนโลยีการควบคุมนิวเมติกส์และไฮดรอลิก
(2) แท่นอะลูมิเนียมแบบร่องรูปตัว T ช่วยให้เชื่อมต่อส่วนประกอบต่างๆ ได้อย่างรวดเร็ว
2. พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้ารวม: สามเฟส AC220V
ขนาด: 1550 มม. * 860 มม. * 1800 มม.
น้ำหนัก: <282 กก.
สภาพการทำงาน: อุณหภูมิ -10℃～+40℃, ความชื้นสัมพัทธ์ <85% (25℃)

3. รายการส่วนประกอบ
3.1 ชิ้นส่วนหลักไฮดรอลิก
หมายเลขชื่อ
1 โครง
2 ส่วนประกอบพื้นฐาน (กล่องเครื่องมือในตัว, สถานีไฮดรอลิก, อ่างน้ำมัน)
3 ล้อสากล
4 กล่องแขวนแหล่งจ่ายไฟ
5 กล่องแขวน PLC
6 กล่องแขวนแหล่งจ่ายไฟ DC24
7 กล่องแขวนปุ่มหยุดฉุกเฉิน
8 กล่องแขวนปุ่ม
9 กล่องแขวนรีเลย์
10 แผงควบคุมการทำงาน
3.2 ส่วนประกอบไฮดรอลิก
หมายเลขชื่อ
1 วาล์วควบคุมด้วยมือสี่ทางสองตำแหน่ง (ใส)
2 วาล์วควบคุมด้วยมือสี่ทางสามตำแหน่ง (ใส)
3 วาล์วโซลินอยด์สี่ทางสองตำแหน่ง (แบบเดี่ยว) (ใส)
4 วาล์วโซลินอยด์สี่ทางสองตำแหน่ง (แบบคู่) (ใส)
5 วาล์วโซลินอยด์สี่ทางสามตำแหน่ง (แบบคู่) (ใส)
6 วาล์วควบคุมลำดับทางเดียว (ใส)
7 วาล์วลดแรงดันทางเดียว (ใส)
8 วาล์วตรวจสอบแบบควบคุมด้วยไพล็อต (ใส)
9 วาล์วปีกผีเสื้อทางเดียว (ใส)
10 วาล์วปีกผีเสื้อพร้อมระบบชดเชยแรงดัน (ใส)
11 มอเตอร์ไฮดรอลิกแบบสองทิศทาง (ใส)
12 กระบอกสูบทำงานสองทางพร้อมบล็อกป้องกันการชนกันของจังหวะ (ใส)
13 มาตรวัดแรงดัน (ใส)
14 วาล์วสามทาง (ใส)
15 ถังน้ำมันเสริมไฮดรอลิก (ใส)
16 ท่อไฮดรอลิก
3.3 ชิ้นส่วนหลักนิวเมติก
ไม่มีชื่อ
1 โครง
2 ส่วนประกอบพื้นฐาน (กล่องเครื่องมือในตัว, ปั๊มลม, อ่างน้ำมัน)
3 ล้อสากล
4 แผงควบคุม
5 กล่องแขวนแหล่งจ่ายไฟ
6 กล่องแขวนแหล่งจ่ายไฟ DC24
7 กล่องแขวน PLC
8 กล่องแขวนรีเลย์
9 กล่องแขวนรีเลย์เวลา
10 กล่องแขวนปุ่ม
11 กล่องแขวนปุ่มหยุดฉุกเฉิน
12 กล่องแขวนเสียงเตือน (ไม่มีเครื่องหมายในภาพ)
3.4 อุปกรณ์นิวเมติก
ไม่มีชื่อ
1 วาล์วควบคุมด้วยมือแบบห้าทางสามตำแหน่ง
2 วาล์วโซลินอยด์สามทางสองตำแหน่ง
3 วาล์วโซลินอยด์ห้าทางสองตำแหน่ง
4 วาล์วโซลินอยด์ห้าทางสามตำแหน่ง
5 วาล์วหน่วงเวลา
6 วาล์วปุ่มลูกบิด
7 วาล์วระบายลมเร็ว
8 วาล์วควบคุมจังหวะสามทางสองตำแหน่ง
9 ไมโครสวิตช์
10 สวิตช์จำกัด
11 พอร์ตเดี่ยวสามตำแหน่ง วาล์ว
12 สวิตช์ควบคุมการเคลื่อนที่ด้วยลม วาล์วเครื่องกล
13 วาล์วปีกผีเสื้อทางเดียว
14 วาล์วคู่
15 วาล์วแรงดันคู่
16 ท่อไอเสียลมแบบหลายท่อ
17 เซ็นเซอร์แบบคาปาซิทีฟ
18 เซ็นเซอร์แบบเหนี่ยวนำ
19 เซ็นเซอร์โฟโตอิเล็กทริก
20 หลอดลม
21 กระบอกสูบทำงานทางเดียว
22 กระบอกสูบทำงานสองทาง
23 วาล์วแบบหัวแบนแบบมีปุ่มสามตำแหน่ง
24 เครื่องส่งสัญญาณความดันพร้อมจอแสดงผลแบบดิจิทัล
3.5 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีแดง) 20
2 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีน้ำเงิน) 20
3 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีดำ) 20
4 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีเหลือง) 20
5 สายเชื่อมต่อนิรภัยขนาด 2 มม. (สีเขียว) 20
6 ท่อยางนิรภัย (3A) 5
7 ท่อยางนิรภัย (10A) 5
8 เทปพันสายไฟ 1
9 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สีเหลือง) 1
10 สายเชื่อมต่อนิรภัยขนาด 4 มม. (สีน้ำเงิน) 1
11 ปลั๊กไฟแบบยุโรป 1
12 สายไฟแบบยุโรป 2
4. รายการการทดลอง
การทดลองที่ 1 บทนำเกี่ยวกับสถานีไฮดรอลิก การทดลอง
การทดลองที่ 2 การทดลองการทำงานของวาล์วควบคุมด้วยมือแบบสี่ทางสองตำแหน่ง
การทดลองที่ 3 การทดลองการทำงานของวาล์วควบคุมด้วยมือแบบสี่ทางสามตำแหน่ง
การทดลองที่ 4 การทดลองการทำงานของวาล์วโซลินอยด์แบบสี่ทางสองตำแหน่ง
การทดลองที่ 5 การทดลองการทำงานของวาล์วโซลินอยด์แบบสี่ทางสามตำแหน่ง
การทดลองที่ 6 การทดลองการทำงานของวาล์วลดความดันแบบทางเดียว
การทดลองที่ 7 การทดลองการทำงานของวาล์วตรวจสอบนำร่อง (วาล์วควบคุมแบบทางเดียวไฮดรอลิก)
การทดลองที่ 8 การวิจัยความสัมพันธ์ระหว่างการเปิดและปิดวาล์วปีกผีเสื้อกับความแตกต่างของความดัน
การทดลองที่ 9 การทดลองการทำงานของมอเตอร์ไฮดรอลิก
การทดลองที่ 10 การทดลองการทำงานของวาล์วหน่วงเวลา
การทดลองที่ 11 การทดลองการทำงานของวาล์วแบบปุ่มหัวแบนสามตำแหน่ง
การทดลองที่ 12 การทดลองการทำงานของวาล์วแบบปุ่มลูกบิด
การทดลองที่ 13 การทดลองการทำงานของไมโครสวิตช์
การทดลองที่ 14 การทดลองการทำงานของวาล์วโซลินอยด์แบบห้าทางสามตำแหน่ง
