ผู้ฝึกสอนการผลิตไฟฟ้า อุปกรณ์ฝึกอบรมเมคคาทรอนิกส์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ

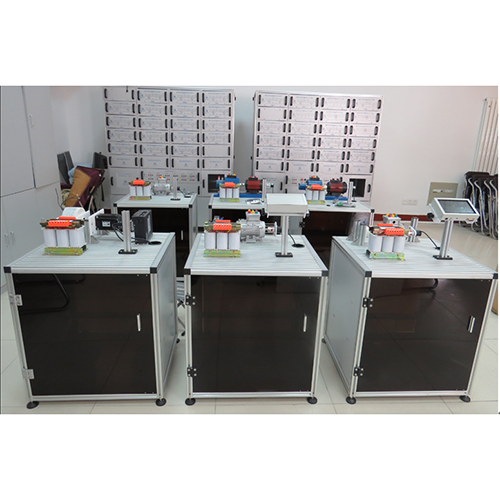

ZE5201 ผู้ฝึกสอนการผลิตไฟฟ้า อุปกรณ์ฝึกอบรมเมคคาทรอนิกส์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ

ระบบการสอนแบบโมดูลาร์สำหรับการศึกษาและฝึกอบรมเกี่ยวกับการผลิต การแปลง การส่ง การป้องกัน การใช้ และการผลิตพลังงานขนาดเล็กในเครือข่ายไฟฟ้าอัจฉริยะ
• ต้องเป็นโมดูลาร์และใช้โครงโลหะแนวตั้งเพื่อการติดตั้งโมดูลอย่างรวดเร็วโดยไม่ต้องใช้สกรูหรือเครื่องมือ
• ห้ามเปิดเผยชิ้นส่วนทางไฟฟ้า
• โมดูลควรมีภาพพิมพ์ที่เกี่ยวข้องอยู่ด้านหน้า องค์ประกอบ/โมดูลต้องมีลักษณะที่เข้ากันได้ระหว่างกัน และต้องมีความสอดคล้องและมีลำดับขั้นตอนที่สมเหตุสมผล
• ควรประกอบด้วยระบบผลิตไฟฟ้าที่แตกต่างกัน (ลมและพลังงานแสงอาทิตย์) และควรได้รับการดูแลโดยซอฟต์แวร์สำหรับการกำหนดพารามิเตอร์ ควบคุม และจัดเก็บมาตรการที่ดำเนินการในจุดเฉพาะของเครือข่ายไฟฟ้าโดยใช้โปรโตคอลที่เหมาะสม
• ควรประกอบด้วยระบบผลิตไฟฟ้าพลังน้ำจำลองโดยเครื่องกำเนิดไฟฟ้ากระแสสลับ ระบบผลิตพลังงานความร้อนจำลองโดยโมดูลไฟฟ้าสามเฟส
• ระบบผลิตพลังงานทั้งหมดต้องรวมเข้ากับเครือข่ายและควบคุมด้วยโปรโตคอลการสื่อสาร Modbus
• โมดูลที่มีอินเทอร์เฟซมาตรฐาน RS485 จะต้องสามารถตั้งโปรแกรมได้ผ่านการควบคุมดูแล และควรอนุญาตให้กำหนดค่าพารามิเตอร์ของเครือข่ายไฟฟ้าในแง่ของตัวแปรต่างๆ เช่น กระแสไฟฟ้า แรงดันไฟฟ้าขาออก ความต่างเฟสระหว่างเครื่องกำเนิดไฟฟ้า ระดับเสียงรบกวนที่ต้องรองรับ ฯลฯ
• ควรอนุญาตให้มีแบบฝึกหัดเกี่ยวกับการศึกษาและความเข้าใจแนวคิดที่เกี่ยวข้องกับการจัดการการผลิต การจ่าย และการใช้พลังงานไฟฟ้าอย่างชาญฉลาด
• ควรจำลองความเป็นไปได้ในการกระจายพลังงานส่วนเกินที่เกิดขึ้นในพื้นที่ทางภูมิศาสตร์ต่างๆ ของเครือข่ายอย่างไดนามิกและทันที
• สามารถทดสอบการแปลงและการส่งกำลังด้วยการสูญเสียพลังงานในสายส่ง การศึกษาผลกระทบของการเปลี่ยนแปลงโหลดของสายส่ง วิธีการชดเชยสายไฟฟ้า
• การจัดการอัจฉริยะพร้อมการควบคุมและการตรวจสอบเครือข่ายไฟฟ้า การจัดการการผลิตแบบกระจาย
• การป้องกันโดยแรงดันไฟฟ้าต่ำกว่า/เกิน, โดยกระแสเกิน, โดยความถี่ต่ำกว่า/เกิน นอกเหนือจากการศึกษาแนวคิดเครือข่ายอัจฉริยะแล้ว ระบบจะต้องเปิดโอกาสให้มีความเป็นไปได้ในการตรวจสอบและกำหนดแง่มุมทางอิเล็กทรอนิกส์อื่นๆ เช่น:
เครื่องจักรแบบซิงโครนัส,
เครื่องจักรแบบอะซิงโครนัส,
เครื่องยนต์ไร้แปรงถ่าน,
เครื่องจักรไฟฟ้าโซลาร์เซลล์แบบกริด,
เกษตรกรกังหันลมแบบกริด,
เครื่องจักรไฟฟ้าสามเฟส,
การแก้ไขค่าตัวประกอบกำลัง,
หม้อแปลง, ลิฟต์/ตัวลดกำลัง,
การใช้และการเขียนโปรแกรมรีเลย์ป้องกันและรีเลย์ตัวประกอบกำลัง
ระบบควรประกอบด้วยโมดูลต่อไปนี้อย่างน้อยในปริมาณที่ระบุไว้ในข้อเสนอและเหมาะสมกับปริมาณการใช้งาน:
โมดูลไฟฟ้าสามเฟส (สูงสุด 30 แอมป์), นอกเทอร์มินัล, ควรมีสวิตช์สำหรับใช้กับแหล่งพลังงานลมและโซลาร์เซลล์
หม้อแปลงสามเฟส 3 ตัวสำหรับระบบส่งจำลอง 380 กิโลโวลต์, สเกลการลดกำลัง 1: 1000, ขั้นต่ำ 750 Va
ควรอนุญาตให้มีการเชื่อมต่อแบบสามเฟสของกลุ่มเวกเตอร์พร้อมการแสดงภาพกราฟิกและการจำลองแบบสมดุลและไม่สมดุลของแรงดันไฟฟ้าและแรงดันไฟฟ้าประมาณ

รีเลย์อเนกประสงค์สำหรับการจัดการสายส่งไฟฟ้าแรงสูง พร้อมด้วย:
ระบบตรวจสอบกระแสและแรงดันไฟฟ้าแบบสามเฟส, ระบบป้องกันไฟตก, ระบบสื่อสารแบบอนุกรม, บันทึกเหตุการณ์ประตูและออสซิลโลกราฟีที่เก็บไว้ในหน่วยความจำแบบไม่ลบเลือน, สายส่งจำลองระยะทางระหว่าง 350 กม. ที่ 400 กม. และระยะทางอื่นที่จำลองระหว่าง 50 กม. ถึง 100 กม., แรงดันไฟฟ้าสูงสุด 400 กิโลโวลต์ และ 1,000 แอมแปร์ และตัวคูณมาตราส่วน 1: 1,000;
มิเตอร์วัดความต้องการไฟฟ้าสูงสุดที่ควบคุมด้วยไมโคร 3 ตัว, แรงดันไฟฟ้าสูงสุด 800 โวลต์ และกระแสไฟฟ้าสูงสุด 20 แอมแปร์;
มัลติมิเตอร์กำลังไฟฟ้าแบบดิจิทัล AC และ DC 2 ตัว สำหรับการวัดค่าขั้นต่ำ ได้แก่ แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า พลังงานแอคทีฟ พลังงานปรากฏ พลังงานรีแอคทีฟ ความถี่ทางกายภาพและการสื่อสารของ Cossen และ Modbus;
ตัวตัดวงจรสามเฟส 4 ตัว ตั้งแต่ 400 VAC ถึง 3 แอมแปร์ / หน้าสัมผัสเสริม;
รีเลย์ซิงโครไนซ์อัตโนมัติพร้อมการวัดแรงดันไฟฟ้า ความถี่ มุมเฟสของ 2 แหล่งที่แตกต่างกัน รวมถึงการบันทึกเหตุการณ์และโปรโตคอลการสื่อสาร Modbus และสามารถปรับพารามิเตอร์ได้ พร้อมอินพุตดิจิทัลแบบแยก
ตัวควบคุมแรงดันไฟฟ้ากระแสตรงอัตโนมัติ CC พร้อมอินพุตสามเฟสและเอาต์พุตที่ปรับได้ตั้งแต่ขั้นต่ำ 0 ถึง 200 Vdc และ 2a;
เครื่องยนต์ไร้แปรงถ่าน 2 เครื่อง ขนาด 1 กิโลวัตต์ พร้อมตัวเข้ารหัสควบคุมความถี่ พร้อมตัวถอดรหัสอิเล็กทรอนิกส์และตัวควบคุมที่ช่วยให้สามารถกำหนดพารามิเตอร์ของระบบ การออกแบบเส้นโค้ง และการตรวจสอบแรงบิดและความเร็วแบบเรียลไทม์;
เครื่องยนต์/เครื่องกำเนิดไฟฟ้าแบบซิงโครนัสสามเฟส ขนาด 1 KVA;
โหลดแบบสามเฟสแบบแปรผัน เหนี่ยวนำ และแบบคาปาซิทีฟ;
โมดูลฮับพร้อมอินเทอร์เฟซแบบอนุกรม 8 ตัว ราคา 485 รูปี;
โมดูล 2 ตัวสำหรับการแบ่งส่วนของบัสขนาด 10 A;
ซอฟต์แวร์อุตสาหกรรม ประเภท SCADA การควบคุม และการรวบรวมข้อมูล;
โมดูลอินเวอร์เตอร์ความถี่ ประเภทกริดของพลังงานที่เหมาะสมสำหรับการออกกำลังกาย;
โมดูลโฟโตโวลตาอิก 80 วัตต์ พร้อมมาตรวัดรังสีดวงอาทิตย์และเซ็นเซอร์วัดอุณหภูมิ
โมดูลโซลาร์เซลล์ขนาด 1 กิโลวัตต์ พร้อมระบบปรับตั้งแบบแมนนวลและอัตโนมัติ
โมดูลพร้อมเซ็นเซอร์ความเร็วและทิศทางลม ควรมีแหล่งจ่ายไฟ พัดลม โพเทนชิออมิเตอร์ วงจรวัด พอร์ต RJ45 และ RS485
โมดูลอินเวอร์เตอร์แบบกริดพร้อมระบบต้านทานการเบรก พร้อมกำลังไฟที่เหมาะสำหรับการออกกำลังกาย
ชุดสวิตชิ่งตัวเก็บประจุ 4 ระดับสำหรับการแก้ไขค่าตัวประกอบกำลัง
โมดูลควบคุมตัวประกอบกำลังพร้อมรีเลย์แบบสัมผัสและการตรวจจับความถี่อัตโนมัติ
หม้อแปลงไฟฟ้าสามเฟส
ตารางที่เหมาะสมสำหรับระบบ
การประกอบสายเคเบิลที่เหมาะสม
ห้องปฏิบัติการควบคุมที่ติดตั้งและใช้งานบนคอมพิวเตอร์ ซีดีรอมพร้อมเครื่องมือซอฟต์แวร์ คู่มือการออกกำลังกาย และการใช้งานระบบ
ชุดมอเตอร์
โมดูลกำลังพร้อมมอเตอร์สเต็ป
โมดูลวัดกำลัง
เครื่องวัดความเร็วลม
โมดูลพร้อมหลอดไฟ
ระบบไฟฟ้าสามเฟส 400 วัตต์;
ตัวจ่ายไฟเครือข่าย;
โมดูลวัดพารามิเตอร์ลม;
ซอฟต์แวร์ห้องปฏิบัติการพลังงานหมุนเวียน
