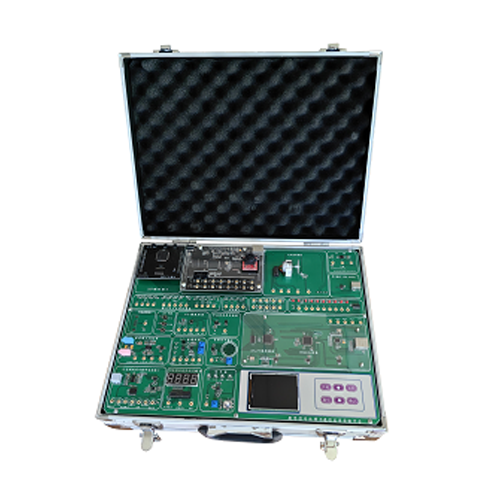

ชุดฝึกอบรมการประมวลผลสัญญาณดิจิทัล DSP TB230621S06 ม้านั่งฝึกอบรมโรงเรียน อุปกรณ์ห้องปฏิบัติการโรงเรียน อุปกรณ์ฝึกอบรมไฟฟ้าเพื่อการศึกษาคำอธิบายผลิตภัณฑ์
กล่องทดลองประมวลผลสัญญาณดิจิทัลนี้ใช้เป็นหลักเพื่อตอบสนองการใช้งาน DSP การประมวลผลสัญญาณดิจิทัล และการทดลองพัฒนาระบบฝังตัว STM32 ของนักศึกษา
ส่วนประกอบของผลิตภัณฑ์
หมายเลข ชื่อสินค้า หมายเหตุ
1 กล่องทดลองประมวลผลสัญญาณดิจิทัล DSP 1 ชุด
2 ออสซิลโลสโคปดิจิทัลแบบดูอัลเทรซ 100MHz 1 ชิ้น
3 ไมโครคอมพิวเตอร์ 1 ชิ้น
4 อีมูเลเตอร์ DSP 1 ชิ้น
5 โทรศัพท์แบบสแตนด์อโลน 1 ชิ้น
6 กล้อง 1 ชิ้น
กล่องทดลองประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:
● ชุดอินเทอร์เฟซโมดูล DSP (TMS320VC5416)
● ชิปประมวลผลเสียง A/D, D/A WM8731
● ตัวแปลง D/A แบบอนุกรมความเร็วสูง TLC5617
● วงจรสร้างสัญญาณควบคุมและจับเวลา CPLD, วงจรตรรกะโปรแกรมที่สามารถสลับสัญญาณ (พร้อมพื้นที่พัฒนาแบบเปิด)
● อินเทอร์เฟซ E1 และชุดอินเทอร์เฟซโทรศัพท์ดิจิทัล
● วงจรขัดจังหวะ DSP และวงจรแอปพลิเคชันแบบอนุกรม (พร้อมพื้นที่พัฒนาแบบเปิดบัฟเฟอร์แบบอนุกรม)
● โมดูลสนทนาระหว่างมนุษย์กับเครื่องจักร (จอ LCD สีระบบสัมผัสขนาด 4.3 นิ้ว)
● วงจรอินเทอร์เฟซดาวน์โหลดโปรแกรมผู้ใช้แบบออนไลน์โดยใช้พอร์ต USB อเนกประสงค์
● โมดูลหน่วยความจำ SRAM สามารถใช้เป็นพื้นที่ข้อมูล พื้นที่โปรแกรม และพื้นที่พอร์ต I/O
● ตัวแปลงสัญญาณอนาล็อกเป็นดิจิตอลความเร็วสูงแบบอนุกรมบรอดแบนด์ TLV1572
● แหล่งสัญญาณฟังก์ชัน DDS (คลื่นสี่เหลี่ยม คลื่นสามเหลี่ยม คลื่นไซน์)
● หน่วยประมวลผลกลางและหน่วยอินเทอร์เฟซโฮสต์ HPI (โฮสต์ใช้ STM32F429)
● วงจรเซ็นเซอร์อุณหภูมิและความชื้น
● การใช้งานพอร์ต DSP I/O และวงจรขยาย
● วงจรเทอร์มินัลเสียง
● หน่วยอินเทอร์เฟซ USB ของคอมพิวเตอร์
● หน่วยมอเตอร์กระแสตรงและสเต็ปเปอร์มอเตอร์
● วงจรอินเทอร์เฟซวิทยุแบบซอฟต์แวร์
● หน่วยอินเทอร์เฟซขยายฟังก์ชัน
● โมดูลขยายการบีบอัดภาพและการลดการบีบอัด (TMS320VC5509)
การทดลองพื้นฐาน
1. การทดลองประมวลผลสัญญาณดิจิทัล:
● การฝึกปฏิบัติการภาษา MATLAB
● การวิเคราะห์สเปกตรัมสัญญาณด้วย MATLAB
● ลักษณะเฉพาะของแอมพลิจูด-ความถี่ของตัวกรองความถี่ต่ำและสูง
● การใช้งานจริงและการสร้างตัวกรองดิจิทัล IIR
● การออกแบบและการใช้งานตัวกรองดิจิทัล RIR
● การวิเคราะห์สเปกตรัมของสัญญาณไม่ต่อเนื่องและสัญญาณ
● การวิเคราะห์สเปกตรัมของสัญญาณแบบเรียลไทม์
● ลักษณะเฉพาะของความถี่ของตัวกรองความถี่แบนด์พาส
● การออกแบบตัวกรองดิจิทัล IIR ด้วย MATLAB
● การออกแบบตัวกรอง FIR ด้วยฟังก์ชันหน้าต่าง MATLAB
2. CCS ใช้โปรแกรม DSP เพื่อดีบักการทดลอง:
● การทำงานพื้นฐานของ CCS
● วิธีการดีบักพื้นฐานสำหรับโปรแกรมใน CCS
● การอ่านข้อมูลและการแสดงผลกราฟิกด้วย CCS
● การคูณเศษส่วนแบบจุดคงที่
● การหารเศษส่วนแบบจุดคงที่
● ดีบักตัวกรองดิจิทัล FIR ด้วยโปรแกรมจำลอง
● การเขียนโปรแกรมและการดีบักโปรแกรมตัวกรองดิจิทัล IIR
● โปรแกรมการแปลงฟูเรียร์แบบเร็ว (FFT)
● การดีบักโปรแกรมกำเนิดสัญญาณไซน์
● เส้นทางและโปรแกรมตัวกรองแบบปรับตัว
3. การทดลองหลักการและการประยุกต์ใช้ DSP:
● การทดลองออกแบบโปรแกรมเริ่มต้น DSP
● การทดลองการส่งข้อมูลแบบบล็อกข้อมูล
● การทดลองการขัดจังหวะและการแยกสาขา
● การเขียนโปรแกรมตัวจับเวลา/ตัวนับ
● การออกแบบโปรแกรมเริ่มต้นพอร์ตอนุกรม McBSP และการทดลองลูปตัวเอง
● การทดลองการขยายและการทำงานของพื้นที่ข้อมูลและพื้นที่ I/O
● การทดลองการแปลงสัญญาณดิจิตอลเป็นอนาล็อกแบบอนุกรม
● การทดลองการแปลงสัญญาณดิจิตอลเป็นอนาล็อกแบบอนุกรม
● การออกแบบเบื้องต้นและการทดลองบันทึกเสียงและเล่นเสียงของชิปอินเทอร์เฟซเสียง AD50
● การทดลองการประมวลผลการบีบอัดเสียงพูด
● การใช้พอร์ต I/O ของ DSP และการทดลองเซ็นเซอร์อุณหภูมิแบบดิจิทัล
● การออกแบบอินเทอร์เฟซ DSP SPI และการทดลองจอแสดงผล LED
● นาฬิกาอิเล็กทรอนิกส์
● การทดลองสร้างสัญญาณ
● การออกแบบอินเทอร์เฟซ E1 และการทดลองโทรศัพท์ดิจิทัล
● การทดลองแยกและสังเคราะห์สัญญาณ
● การควบคุมสัญญาณไฟจราจร
● การใช้งานตัวกรองดิจิทัลออนไลน์
● การโหลด DSP
● การทดลองควบคุมมอเตอร์สเต็ปเปอร์
4. เทคโนโลยีการสื่อสารเปิดการทดลอง:
● การทดลองพัฒนาการเก็บข้อมูล PCM และการเล่นเสียง
● การทดลองพัฒนาการสลับเวลา
● เทคโนโลยีการมอดูเลตสมัยใหม่ - การทดลองพัฒนาการมอดูเลตและดีมอดูเลต DPSK
● เทคโนโลยีการมอดูเลตสมัยใหม่ - การทดลองพัฒนาการมอดูเลตและดีมอดูเลต OQPSK
● เทคโนโลยีการมอดูเลตสมัยใหม่ - การทดลองพัฒนาการมอดูเลตและดีมอดูเลต GMSK
● เทคโนโลยีการมอดูเลตสมัยใหม่ - การทดลองพัฒนาการมอดูเลตและดีมอดูเลต OFDM
● การทดลองพัฒนาการการสื่อสารแบบสองเครื่องโดยใช้ DSP สำหรับการส่งสัญญาณย่านความถี่ DPSK
● การทดลองพัฒนาการการสื่อสารแบบสองเครื่องโดยใช้ DSP สำหรับการส่งสัญญาณย่านความถี่ OQPSK
