ชุดอุปกรณ์ฝึกปฏิบัติการทางกลสำหรับคานต่อเนื่อง

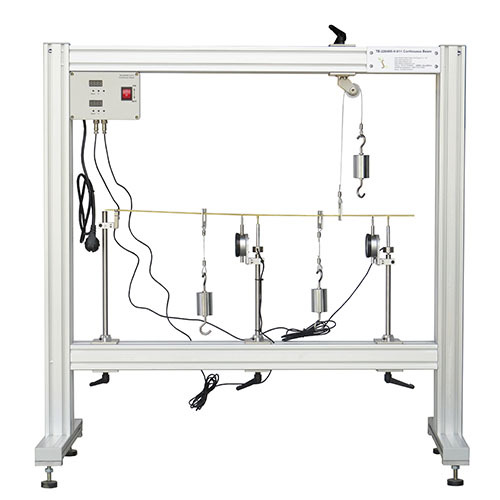

SR1616 ชุดอุปกรณ์ฝึกปฏิบัติการทางกลสำหรับคานต่อเนื่อง
I. ภาพรวม
อุปกรณ์ชุดนี้ออกแบบมาสำหรับภาควิชาวิศวกรรมเครื่องกลหรือสาขาวิชาที่เกี่ยวข้องกับวิศวกรรมกลศาสตร์ในระดับมหาวิทยาลัย โดยเหมาะสำหรับหลักสูตรด้านกลศาสตร์เชิงทฤษฎีและประยุกต์ (Theoretical and Applied Mechanics) กลศาสตร์วิศวกรรม (Engineering Mechanics) กลศาสตร์ของของแข็ง (Solid Mechanics) และสาขาอื่น ๆ ที่เกี่ยวข้องกับกลศาสตร์
อุปกรณ์นี้ใช้สำหรับการวัดแรงปฏิกิริยาของคานต่อเนื่องแบบสองช่วง (two-span continuous beam) ทั้งในสภาวะปกติและสภาวะที่มีการทรุดตัวของจุดรองรับ โดยต้องใช้งานร่วมกับโครงสร้างรองรับอเนกประสงค์ (Universal Structural Frame) ซึ่งจำหน่ายแยกต่างหาก
องค์ประกอบของอุปกรณ์ประกอบด้วยคานต่อเนื่องแบบสองช่วง ซึ่งรองรับด้วยจุดรองรับที่สามารถวัดแรงในแนวตั้งได้จำนวน 2 จุด และจุดรองรับแบบยึดแน่นหรือแบบสันคม (knife edge) อีก 1 จุด การทรุดตัวของจุดรองรับที่วัดแรงได้นั้นจะวัดค่าด้วยไดอัลอินดิเคเตอร์ (dial indicator) และสามารถจำลองสถานการณ์การทรุดตัวได้ด้วยกลไกปรับระดับความสูง นอกจากนี้ยังมีชุดแขวนน้ำหนักที่สามารถเลื่อนตำแหน่งได้จำนวน 3 ชุด พร้อมชุดตุ้มน้ำหนักสำหรับสร้างแรงกระทำทั้งในทิศทางลงและทิศทางขึ้น โดยมีการวัดค่าการแอ่นตัวของคานด้วยไดอัลอินดิเคเตอร์
ภายในชุดอุปกรณ์มีคู่มือการใช้งานรวมอยู่ด้วย
II. การทดลองทั่วไป
หลักการของโมเมนต์
แรงปฏิกิริยาสำหรับแรงกระทำเป็นจุด (point load) บนคานที่รองรับแบบง่าย (simply supported beam)
แรงปฏิกิริยาสำหรับคานต่อเนื่อง
การแอ่นตัวของคานที่รองรับแบบง่าย

III. ข้อมูลทางเทคนิค
โครงสร้าง: อะลูมิเนียม
ฐานรองด้านล่างมีตัวปรับระดับทำจากยางสำหรับปรับความสูง
น้ำหนักรวมน้อยกว่า 200 กิโลกรัม
สภาพแวดล้อมการทำงาน: -10°C ถึง 40°C, ความชื้น <85%
คานทดสอบ
- เหล็ก 2 ชิ้น - อะลูมิเนียม 1 ชิ้น - ทองเหลือง 1 ชิ้น
จุดรองรับแบบ Knife Edge (Built-in) 1 ชุด
จุดรองรับแรงในแนวตั้ง 2 ชุด
ชุดรอก 1 ชุด และเชือก 1 เส้น
อุปกรณ์แขวนน้ำหนัก 3 ชุด และไดอัลอินดิเคเตอร์ (Dial Indicator) 2 ตัว
โหลดเซลล์สำหรับวัดแรงในแนวตั้งและอุปกรณ์แสดงค่าแรงแบบดิจิทัล (ใช้แทนจุดรองรับแรงในแนวตั้ง)
