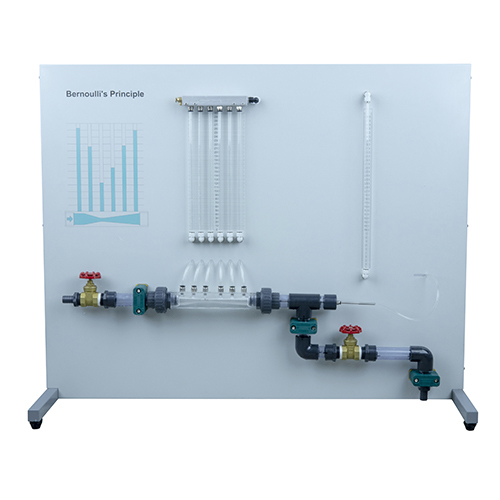

HM 150.07 หลักการของเบอร์นูลลี อุปกรณ์การเรียนการสอน อุปกรณ์การศึกษาทางอาชีพ อุปกรณ์ห้องปฏิบัติการกลศาสตร์ของไหล

1. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
เครื่องวัดการไหลแบบเวนทูรีเป็นเครื่องมือทั่วไปที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม อย่างไรก็ตาม เครื่องวัดนี้มีรูวัดแรงดันมากกว่า ซึ่งเชื่อมต่อกับมาตรวัดแรงดันน้ำ ทำให้สามารถศึกษาการกระจายแรงดันตามช่องทางที่บรรจบกันและแยกออกจากกันได้อย่างเต็มที่ อุปกรณ์นี้ใช้ร่วมกับโต๊ะไฮดรอลิกแบบแรงโน้มถ่วงหรือแบบปริมาตร เนื่องจากโต๊ะเหล่านี้วัดอัตราการไหลสัมบูรณ์ นักเรียนจึงสามารถหาค่าสัมประสิทธิ์ของเครื่องวัดการไหลแบบเวนทูรีภายใต้สภาวะการไหลต่างๆ ได้ อุปกรณ์ประกอบด้วยท่อเวนทูรีแนวนอน วาล์วควบคุมการไหลด้านล่าง และท่อมาตรวัดแรงดัน แผงมาตรวัดแรงดันยึดท่อมาตรวัดแรงดันในแนวตั้ง ท่อร่วมเหนือท่อมีวาล์วควบคุมแรงดันอากาศ ฐานมีขาปรับระดับได้ แผงมาโนมิเตอร์มีมาตราส่วนอยู่ด้านหลังท่อมาโนมิเตอร์สำหรับการอ่านระดับน้ำในท่อโดยตรง วัสดุพลาสติกและพื้นผิวเคลือบกันสนิมทั่วทั้งหน่วยช่วยป้องกันการกัดกร่อน น้ำเข้าสู่เครื่องวัดการไหลแบบเวนทูรี และวาล์วควบคุมการไหลจะกำหนดอัตราการไหล วาล์วตั้งอยู่ด้านท้ายน้ำ จึงไม่ก่อให้เกิดความปั่นป่วนด้านต้นน้ำ ในการปรับระดับน้ำพื้นฐานในท่อมาโนมิเตอร์ นักเรียนจะต่อปั๊มมือ (ที่ให้มาด้วย) เข้ากับวาล์วควบคุมแรงดันอากาศเหนือท่อมาโนมิเตอร์ เพื่อทำการทดลอง นักเรียนจะตั้งค่าและวัดอัตราการไหลผ่านท่อเวนทูรี พวกเขาจะวัดระดับน้ำที่พื้นที่หน้าตัดของส่วนต้นน้ำและระดับน้ำที่คอท่อ พวกเขายังสังเกตการกระจายแรงดันตามส่วนที่เหลือของเกจ จากนั้นพวกเขาทำซ้ำกระบวนการ โดยค่อยๆ ลดอัตราการไหลลง และทำการวัดค่าที่คล้ายกันในแต่ละครั้ง นักเรียนสามารถเปรียบเทียบการกระจายแรงดันในอุดมคติกับการกระจายแรงดันที่วัดได้ และคำนวณค่าสัมประสิทธิ์การไหลสำหรับเครื่องวัดการไหลได้
1.2 คุณสมบัติ
1. ฐานใช้โครงสร้างเฟรมโลหะแผ่น ซึ่งทนทานและเคลื่อนย้ายได้สะดวก
2. ส่วนประกอบของอุปกรณ์ทำจากท่อ PVC และสแตนเลส และวาล์วลูกบอลทำจากแกนลูกบอลทองแดงบริสุทธิ์

II. พารามิเตอร์ประสิทธิภาพ
ขนาด: 700 มม.*350*550 มม.
น้ำหนัก: 25 กก.
ช่วงการวัดแรงดัน: 0-300 มม.
จำนวนท่อวัดแรงดัน: 8
เส้นผ่านศูนย์กลางคอท่อ: 10.0 มม.
เส้นผ่านศูนย์กลางต้นน้ำ: 25.0 มม.
ความเรียวต้นน้ำ: 14°
ความเรียวปลายน้ำ: 21°
III. รายการส่วนประกอบและรายละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 ช่องระบายอากาศ
2 ท่อปิโตต์
3 มาตราส่วนสกรีน
4 ท่อเวนทูรี
5 ช่องรับน้ำ
6 ช่องทางออก
7 วาล์วบอล
8 แผนภาพหลักการของเบอร์นูลลี
9 วาล์วบอลทางเข้าของน้ำ
10 มาตราส่วนสกรีน
11 ท่อสแตนเลส
IV. รายการการทดลอง
การทดลองที่ 1 การทดลองสมการเบอร์นูลลี
การทดลองที่ 2 การทดลองการไหลของขนาดท่อเวนทูรีและตำแหน่งท่อวัดแรงดัน
การทดลองที่ 3 ผลของเวนทูรี
การทดลองที่ 4 การตรวจสอบของไหลในอุดมคติของเบอร์นูลลี
