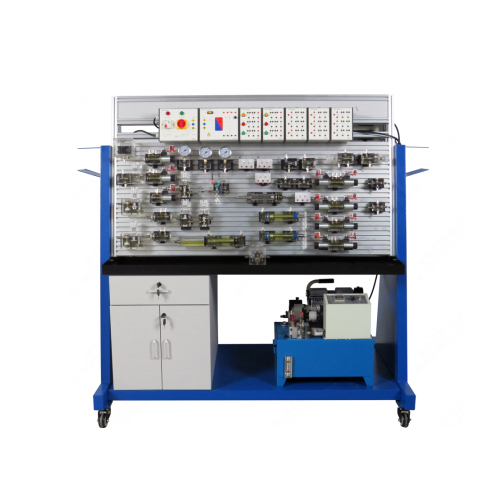

อุปกรณ์ฝึกอบรมพื้นฐานด้านลมและไฮดรอลิก ผู้ฝึกสอนเมคคาทรอนิกส์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ

SSR20241018A05 อุปกรณ์ฝึกอบรมพื้นฐานด้านลมและไฮดรอลิก ผู้ฝึกสอนเมคคาทรอนิกส์ อุปกรณ์การสอน อุปกรณ์ฝึกอบรมอาชีพ

1. บทนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
ระบบนี้ใช้ส่วนประกอบไฮดรอลิกแบบโปร่งใส โครงสร้างกล่องอะลูมิเนียมแบบแยกส่วน ขั้วต่อวงจรน้ำมันแบบเคลื่อนย้ายได้ และวงจรไฟฟ้าทั่วไป ด้วยระบบนี้ สามารถควบคุม ทดลอง และทดสอบระบบส่งกำลังไฮดรอลิกที่ใช้กันทั่วไปต่างๆ ได้อย่างง่ายดาย โดยใช้เครื่องมือและวัสดุที่ให้มาและอ้างอิงตามคำแนะนำการทดลอง ช่วยให้ผู้เรียนเข้าใจหลักการภายใน โครงสร้าง และกระบวนการทำงานของวงจรน้ำมันและส่วนประกอบไฮดรอลิก เป็นเครื่องมือสำคัญสำหรับการสอนระบบส่งกำลังไฮดรอลิก
1.2 คุณสมบัติผลิตภัณฑ์
(1) อุปกรณ์ประกอบด้วยโครงโลหะแผ่นความแข็งแรงสูง สวยงามและทนทาน ส่วนล่างมีล้อสากลเพื่อความสะดวกในการเคลื่อนย้าย มีตู้เก็บของสำหรับเก็บเครื่องมือและอุปกรณ์ และสถานีไฮดรอลิกติดตั้งอยู่ในส่วนล่างของอุปกรณ์ แผ่นฐานยึดบล็อกวาล์วไฮดรอลิกต่างๆ ใช้แผ่นฐานแบบพิเศษ และร่องแผงมีระยะห่าง 25 มม. ทำให้สามารถเสียบและถอดส่วนประกอบต่างๆ ได้อย่างง่ายดาย ส่วนบนวางอยู่บนกล่องแขวนควบคุมไฟฟ้า ซึ่งมีขนาดกะทัดรัดโดยรวม
(2) ส่วนประกอบไฮดรอลิกแต่ละชิ้นมีแผ่นฐานสำหรับเปลี่ยนวงจรน้ำมัน ซึ่งสามารถติดตั้งบนแผงได้อย่างง่ายดายและอิสระ วงจรน้ำมันแบบซ้อนทับใช้ข้อต่อแบบเปิดและปิดที่เปลี่ยนได้อย่างรวดเร็ว ถอดประกอบและประกอบได้ง่าย ไม่รั่วไหลของน้ำมัน ลดการสูญเสียน้ำมัน และรักษาสุขอนามัยสิ่งแวดล้อม
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: กำลังไฟเข้า: เฟสเดียว สามสาย AC220V
ระยะห่างของร่อง: 25 มม.
ข้อมูลจำเพาะ: ตู้: 1
โครงสร้างแบบตั้งโต๊ะ: 1
ลูกล้อแบบร่องแยก: 4
2.2 ขนาดและน้ำหนัก
ขนาด: 1650 มม. × 1050 มม. × 1730 มม.
น้ำหนัก: 353 กก.
3. ชื่อส่วนประกอบของผลิตภัณฑ์และคำอธิบายฟังก์ชัน
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
หมายเลข ชื่อ
1 โครง
2 แผง
3 สถานีไฮดรอลิก
4 ปั๊มลม
5 ตู้
6 ล้อสากล
3.2 ส่วนประกอบไฟฟ้าของผลิตภัณฑ์
หมายเลข ชื่อ
1 โมดูลจ่ายไฟ
2 โมดูลจ่ายไฟ DC
3 โมดูลปุ่ม
4 โมดูลรีเลย์
5 โมดูลนับ
3.3 อุปกรณ์เสริมของผลิตภัณฑ์
หมายเลข ชื่อ
1 หลอดลม RPU4*2.5 แบบใส
2 ขั้วต่อแบบไขว้ลม ∮4
3 ขั้วต่อแบบสามทางลม PE4
4 กรรไกรตัดหลอดลม TK-3
5 สายไฟนิรภัยขนาด 2 มม. สายไฟนิรภัยสีดำแบบสองหัว ยาว 2 ม.
6 สายไฟนิรภัยขนาด 2 มม. ยาว 2 เมตร แบบสองหัว สีคู่
7 สายไฟนิรภัยขนาด 4 มม. ยาว 100 ซม. สีน้ำเงิน
8 สายไฟนิรภัยขนาด 4 มม. ยาว 100 ซม. สีน้ำเงิน
9 สายไฟนิรภัยขนาด 4 มม. ยาว 100 ซม. สีเหลือง
10 ฟิวส์
11 สายไฮดรอลิกใส (600 มม. 12 เส้น, 1000 มม. 10 เส้น, 1200 มม. 10 เส้น)
12 สายไฟ
13 ข้อต่อท่อน้ำมันสำรอง

4. ส่วนประกอบไฮดรอลิก
บทนำเกี่ยวกับสถานีไฮดรอลิก:
(1): ช่องเติมน้ำมัน
(2): วาล์วระบายน้ำมัน
(3): ช่องจ่ายน้ำมันกลับ
(4): ช่องจ่ายน้ำมัน
(5): มาตรวัดแรงดัน
(6): สวิตช์สถานีไฮดรอลิก
(7): ปุ่มปรับความเร็ว
(8): มาตรวัดรอบเครื่องยนต์
(9): ถังน้ำมัน
(10): มาตรวัดระดับของเหลว
(11): มอเตอร์
1. กระบอกสูบแบบสองทาง
2. กระบอกสูบแบบสปริงกลับทางเดียว
3. กระบอกสูบเพิ่มแรงดัน
4. วาล์วตรวจสอบ
5. วาล์วตรวจสอบควบคุมไฮดรอลิก
6. วาล์วล้น
7. วาล์วปีกผีเสื้อ
8. วาล์วควบคุมความเร็ว
9. วาล์วลำดับ
10. วาล์วลดแรงดัน
11. วาล์วย้อนกลับโซลินอยด์สองทางสองตำแหน่ง
12. วาล์วย้อนกลับโซลินอยด์สี่ทางสองตำแหน่ง
13. วาล์วควบคุมทิศทางโซลินอยด์สี่ทางสามตำแหน่ง (แบบ O, แบบ H, แบบ M)
14. สี่ทาง
15. วาล์วควบคุมทิศทางโซลินอยด์ห้าทางสามตำแหน่ง
16. รีเลย์แรงดัน
17. สามทาง
18. มาตรวัดแรงดัน
19. กระบอกสูบเสริม
20. เฟืองไฮดรอลิก
21. ไมโครสวิตช์ (จำกัดซ้าย/จำกัดขวา)
5. อุปกรณ์นิวเมติกส์
1. วาล์วลดแรงดัน
2. วาล์วประตูหรือกระสวย
3. วาล์วเครื่องกลแบบปุ่ม
4. วาล์วโซลินอยด์เดี่ยวห้าทางสองตำแหน่ง
5. วาล์วควบคุมอากาศคู่ห้าทางสองตำแหน่ง
6. วาล์วควบคุมทิศทางกลับด้วยมือ 5 ทาง สองตำแหน่ง
7. วาล์วโซลินอยด์คู่ 5 ทาง สองตำแหน่ง
8. วาล์วปีกผีเสื้อ
9. วาล์วควบคุมแรงดันทางเดียว
10. วาล์วสามทาง
11. กระบอกสูบทำงานทางเดียว
12. กระบอกสูบทำงานทางเดียว
13. วาล์วควบคุมอากาศแบบเดี่ยว 5 ทาง สองตำแหน่ง
14. วาล์วควบคุมจังหวะสองทาง สองตำแหน่ง
15. วาล์วระบายลมเร็ว
16. เซ็นเซอร์แบบคาปาซิทีฟ
17. วาล์วทางเดียว
6. รายการการกำหนดค่าผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 กระบอกสูบทำงานทางเดียว MSAL25*100 1
2 กระบอกสูบทำงานทางเดียว MAL25X100 2
3 ข้อต่อสามทาง AC2000 1
4 ข้อต่อตรงแบบนิวเมติก TPC06-02/ เกลียวตัวเมีย PCF602 1
5 วาล์วลดแรงดัน AR2000 1
6 วาล์วควบคุมด้วยมือ 4H210-08 1
7 วาล์วโซลินอยด์เดี่ยว (ห้าทางสองตำแหน่ง) 4V210-08 (DC24V) 2
8 โซลินอยด์วาล์วควบคุมไฟฟ้าคู่ 5 ทาง 2 ตำแหน่ง 4V220-08B 1
9 โซลินอยด์วาล์ว 4V230-08 24v 1
10 วาล์วควบคุมอากาศเดี่ยว 5 ทาง 2 ตำแหน่ง 4A21008 2
11 วาล์วควบคุมอากาศคู่ 5 ทาง 2 ตำแหน่ง 4A22008 2
12 วาล์วควบคุมจังหวะ 2 ทาง 2 ตำแหน่ง 1
13 วาล์วเครื่องกลแบบปุ่มกด MOV-03A 1
14 วาล์วควบคุมทิศทางหรือวาล์วควบคุมทิศทางแบบประตู ST-02 2
15 วาล์วระบายลมเร็ว QE-02 2
16 วาล์วปีกผีเสื้อทางเดียว KLA-06 2
17 วาล์วตรวจสอบ S6A 1/1 2
18 วาล์วควบคุมลำดับ KPSA-G1/8 2
19 เซ็นเซอร์แบบ Capacitive HG-CJM18M-10N1 (DC 24V NPN สามสายปกติเปิด) 1
20 ไอเสียหลายช่องแบบนิวเมติก AL-3 ตำแหน่ง (6 รู) - ชุดประกอบ 2
21 ไมโครสวิตช์ QZ-1703 4
22 ปั๊มลมแบบไม่ใช้น้ำมันสำหรับเครื่องอัดอากาศ 550W-8L 1
23 ปั๊มเกียร์ไฮดรอลิกใส 1
24 ถังเสริมไฮดรอลิกใส 1
25 กระบอกสูบคู่ใส (พร้อมบล็อกกันกระแทกช่วงชัก) 2
26 กระบอกสูบสปริงคืนตัวใส 1
27 กระบอกสูบบูสเตอร์ใส 1
28 วาล์วทางเดียวใส 2
29 วาล์วตรวจสอบควบคุมไฮดรอลิกใส 2
30 วาล์วระบายแรงดันใส 2
31 วาล์วปีกผีเสื้อใส 1
32 วาล์วควบคุมความเร็วใส 2
33 วาล์วลำดับใส 2
34 วาล์วลดแรงดันใส 1
35 โซลินอยด์วาล์วสองทางใส DC24V ขั้ว 2 มม. 1
36 โซลินอยด์วาล์วสี่ทางใส DC24V ขั้ว 2 มม. 2
37 โซลินอยด์วาล์วสี่ทางใส (ชนิด O) DC24V ขั้ว 2 มม. 1
38 โซลินอยด์วาล์วสี่ทางใส สามตำแหน่ง โซลินอยด์วาล์ว (ชนิด H) DC24V ขั้ว 2 มม. 1
39 โซลินอยด์วาล์วใส 3 ตำแหน่ง 4 ทาง (ชนิด M) DC24V ขั้ว 2 มม. 1
40 โซลินอยด์วาล์วใส 3 ตำแหน่ง 5 ทาง DC24V ขั้ว 2 มม. 1
41 รีเลย์แรงดันใส ขั้ว 2 มม. 1
42 ไมโครสวิตช์ QZ-1703 4
43 เกจวัดแรงดันน้ำมันแบบเรเดียลใส 0-10MPA 3
44 สามทางใส 2
45 สี่ทางใส 2
46 ท่อไฮดรอลิกใส (600 มม. 12 ชิ้น, 1000 มม. 10 ชิ้น, 1200 มม. 10 ชิ้น) 1
47 ข้อต่อท่อน้ำมันสำรอง 10
48 สถานีปั๊มไฮดรอลิกใส (ปั๊มเฟือง, ถังน้ำมัน) แหล่งจ่ายไฟ 220 โวลต์ เฟสเดียว 1
49 ขั้วต่ออะแดปเตอร์ 4 มม. ถึง 2 มม. สีดำ 2
50 หลอดลม RPU4*2.5 ใส 40 ม.
51 ข้อต่อแบบไขว้ลม ∮4 4
52 ข้อต่อลมแบบสามทาง PE4 6
53 กรรไกรตัดหลอดลม TK-3 1
54 ข้อต่อลมแบบตรง PG6-4 2
55 เทปพันสายไฟ 2
56 ประแจอัลเลนแบบยาว (9 ชิ้น) 1
57 หลอดลม 6*4 ยาว 2 ม.
58 สายไฟเซฟตี้ 4 มม. ปลายคู่ สีเหลือง 1 ม. 2
59 สายไฟเซฟตี้ 4 มม. ปลายคู่ สีน้ำเงิน 1 ม. 2
60 สายไฟเซฟตี้ 4 มม. ปลายคู่ สีสองสี 1 ม. 2
61 ฟิวส์ 5A 5*20 10
62 สายไฟเซฟตี้ 2 มม. สีแดง 100 ซม. 30
63 สายไฟเซฟตี้ 2 มม. สีดำ 100 ซม. 30
64 สายไฟเซฟตี้ 2 มม. สีเหลือง 100 ซม. 30
65 กล่องแขวนโมดูลแบบมีไฟ 1
66 กล่องแขวนโมดูลรีเลย์ 1
67 กล่องแขวนเคาน์เตอร์ 1
68 กล่องแขวนโต๊ะลม DC24V 1
69 กล่องแขวนไฟฟ้าแบบตั้งโต๊ะนิวเมติกและไฮดรอลิก 1
7. รายการการทดลองการสอนผลิตภัณฑ์ (ดูรายละเอียดในคู่มือการทดลอง)
(1) การทดลองวาล์วกลับทิศทางด้วยมือแบบสองตำแหน่งห้าทาง (นิวเมติก)
(2) การทดลองวาล์วปีกผีเสื้อ (นิวเมติก)
(3) การทดลองวาล์วไอเสียเร็ว (นิวเมติก)
(4) การทดลองวาล์วโซลินอยด์ควบคุมไฟฟ้าแบบเดี่ยวห้าทางสองตำแหน่ง (นิวเมติก)
(5) วาล์วกลับทิศทางห้าทางสองตำแหน่ง
การทดลองโซลินอยด์วาล์วควบคุมไฟฟ้า (นิวเมติก)
(6) การทดลองวาล์วเคลื่อนที่ (นิวเมติก)
(7) การทดลองวาล์วลดแรงดัน (นิวเมติก)
(8) การทดลองวาล์วลำดับแรงดันทางเดียว (นิวเมติก)
(9) การทดลองวาล์วควบคุมอากาศเดี่ยวห้าทางสองตำแหน่ง (นิวเมติก)
(10) การทดลองวาล์วควบคุมอากาศคู่ห้าทางสองตำแหน่ง (นิวเมติก)
(11) การทดลองวาล์วกระสวย (นิวเมติก)
(12) การทดลองวาล์วทางเดียว (นิวเมติก)
(13) การทดลองตอบโต้ (นิวเมติก)
(14) การทดลองทดสอบกระบอกสูบบูสเตอร์ (ไฮดรอลิก)
(15) การทดลองวาล์วกลับทางโซลินอยด์ห้าทางสามตำแหน่ง (ไฮดรอลิก)
(16) การทดลองทดสอบวาล์วลดแรงดัน (ไฮดรอลิก)
(17) การทดลองทดสอบวาล์วปีกผีเสื้อ (ไฮดรอลิก)
(18) การทดลองทดสอบรีเลย์แรงดัน (ไฮดรอลิก)
(19) การทดลองวาล์วกลับทางโซลินอยด์สี่ทางสามตำแหน่ง (ไฮดรอลิก)
(20) การทดลองทดสอบวาล์วน้ำล้น (ไฮดรอลิก)
(21) การทดลองทดสอบวาล์วลำดับ (ไฮดรอลิก)
(22) การทดลองทดสอบวาล์วโซลินอยด์ควบคุมไฟฟ้าแบบเดี่ยวสองตำแหน่งสี่ทาง (ไฮดรอลิก)
