เครื่องฝึกระบบคัดแยกอัตโนมัติ อุปกรณ์ฝึกอบรมอัตโนมัติ อุปกรณ์ฝึกอบรมวิชาชีพ อุปกรณ์การสอน

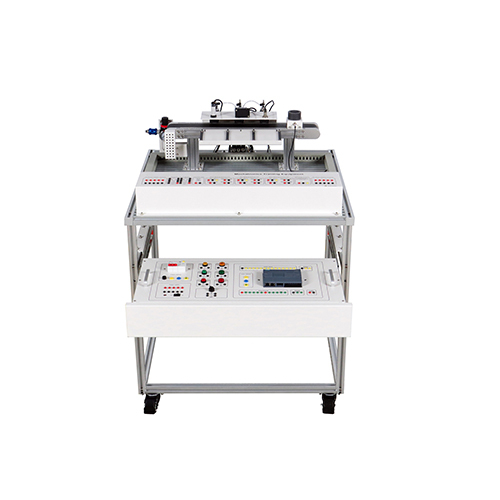

ZM3175 เครื่องฝึกระบบคัดแยกอัตโนมัติ อุปกรณ์ฝึกอบรมอัตโนมัติ อุปกรณ์ฝึกอบรมวิชาชีพ อุปกรณ์การสอน
ภาพรวมอุปกรณ์ฝึกอบรมระบบคัดแยกอัตโนมัติ
อุปกรณ์ฝึกอบรมระบบคัดแยกอัตโนมัติได้รับการพัฒนาขึ้นเพื่อการสอนด้านการบูรณาการเครื่องกลและไฟฟ้าในสาขาเมคาโนทรอนิกส์ โดยครอบคลุมเนื้อหาการสอนต่างๆ เช่น PLC, การควบคุมด้วยลม, การส่งกำลังด้วยมอเตอร์, การควบคุมด้วยแม่เหล็กไฟฟ้า, การควบคุมตำแหน่ง, การตรวจจับด้วยเซ็นเซอร์ และอื่นๆ เป็นอุปกรณ์จำลองขนาดเล็กของเครื่องจักรที่ใช้ในการผลิตจริงในภาคอุตสาหกรรม โดยอาศัยการตรวจจับด้วยเซ็นเซอร์ต่างๆ ทำให้สามารถคัดแยกวัตถุที่มีพื้นผิวและสีต่างกันได้ อุปกรณ์มีโครงสร้างแบบเปิดโล่ง ทำให้เพิ่มความสามารถในการเดินสายระบบ การแก้ไขปัญหาทางกลและการติดตั้ง การตั้งโปรแกรมด้วยซอฟต์แวร์ การตั้งค่าระบบควบคุมอย่างอิสระ การปรับป้อนกลับ ความสามารถในการตรวจจับข้อผิดพลาดและการบำรุงรักษา เหมาะสำหรับสาขา “การควบคุมการเคลื่อนไหว”, “ระบบลม”, “เทคโนโลยีการบูรณาการเครื่องกลไฟฟ้า”, “เทคโนโลยีการตรวจจับและการแปลง” ของระบบอัตโนมัติ, ระบบอัตโนมัติทางไฟฟ้า, วิศวกรรมไฟฟ้า และอื่นๆ
ลักษณะเฉพาะของอุปกรณ์ฝึกอบรมระบบคัดแยกอัตโนมัติ
1. อุปกรณ์ฝึกอบรมระบบคัดแยกอัตโนมัติประกอบด้วยแผ่นฐาน โต๊ะฝึกอบรม (โครงสร้างโปรไฟล์) ส่วนลม กลไกการตัด เฟืองเชื่อมต่อวัสดุ รางป้อน และส่วนควบคุมไฟฟ้า 1. ส่วนระบบลมประกอบด้วยวาล์วโซลินอยด์และกระบอกสูบ ส่วนอุปกรณ์เชื่อมต่อวัสดุประกอบด้วยมอเตอร์และสายพานซิงโครไนซ์
2. ระบบควบคุมไฟฟ้าประกอบด้วยมอเตอร์ไฟฟ้ากระแสสลับเฟสเดียวและตัวลดเกียร์ วาล์วโซลินอยด์ กระบอกสูบ แหล่งจ่ายไฟแบบสวิตช์ เซ็นเซอร์แสง เซ็นเซอร์คาปาซิทีฟ เซ็นเซอร์ความเหนี่ยวนำ เซ็นเซอร์แม่เหล็ก เป็นต้น
3. จากการรับสัญญาณเซ็นเซอร์และการเขียนโปรแกรม PLC สามารถควบคุมสวิตช์ที่ซับซ้อน การควบคุมค่าชดเชย และการควบคุมเชิงตรรกะตามลำดับเวลาสำหรับมอเตอร์ไฟฟ้ากระแสสลับและวาล์วโซลินอยด์ เพื่อให้สามารถระบุตำแหน่ง จำแนก และคัดแยกวัสดุบนสายพานลำเลียงได้
หมายเหตุ: ปั๊มลมแบบเงียบ (ผู้ใช้ต้องซื้อเอง) บริษัทของเราสามารถจัดหาให้ผู้ใช้ได้เช่นกัน
ข้อมูลจำเพาะทางเทคนิคของอุปกรณ์ฝึกอบรมการคัดแยกอัตโนมัติ
1. แหล่งจ่ายไฟเข้า: 24 โวลต์
2. แหล่งจ่ายอากาศ: 0.2 MPa ~ 0.55 MPa
3. สภาพแวดล้อมการทำงาน: อุณหภูมิ: -10℃ ~ +40℃ ความชื้นสัมพัทธ์ ≤85% (ที่ 25℃) ระดับความสูง <4000 เมตร
4. กำลังของอุปกรณ์: <0.5 กิโลวัตต์
5. ขนาดพื้นที่: 1000 มม. x 640 มม. x 1200 มม.

ส่วนประกอบของอุปกรณ์ฝึกอบรมการคัดแยกอัตโนมัติ:
1. โครงสร้างอุปกรณ์ฝึกอบรมประกอบด้วยโครงสร้างฐานรองโปรไฟล์และแท่นฝึกอบรมโปรไฟล์อลูมิเนียมอัลลอยด์
2. ส่วนประกอบระบบลมประกอบด้วยวาล์วกรอง วาล์วโซลินอยด์ วาล์วควบคุมความเร็ว กระบอกสูบ และสวิตช์แม่เหล็ก
3. ส่วนประกอบเกียร์เชื่อมต่อวัสดุประกอบด้วยมอเตอร์ไฟฟ้ากระแสสลับเฟสเดียว ตัวลดเกียร์ และสายพานซิงโครนัส
4. เซ็นเซอร์ประกอบด้วยเซ็นเซอร์โฟโตอิเล็กทริก เซ็นเซอร์คาปาซิทีฟ เซ็นเซอร์เหนี่ยวนำ เซ็นเซอร์แม่เหล็ก ฯลฯ
โครงการฝึกอบรมอุปกรณ์คัดแยกอัตโนมัติ
1. การควบคุมการเคลื่อนที่ไปข้างหน้าและถอยหลังของมอเตอร์ AC เฟสเดียว
2. การคัดแยกบล็อกสีดำและสีขาว
3. การแก้ไขข้อบกพร่องของระบบคัดแยกวัสดุ
4. การคัดแยกบล็อกสีแดงและสีขาว
5. การประยุกต์ใช้เทคโนโลยีควบคุมด้วยลม
6. การคัดแยกชิ้นงานอะลูมิเนียมไปยังรางป้อนใดๆ
7. การประยุกต์ใช้เทคโนโลยีเซ็นเซอร์
8. การคัดแยกชิ้นงานโลหะไปยังรางป้อนใดๆ
9. การประยุกต์ใช้เทคโนโลยีแม่เหล็กไฟฟ้า
10. การคัดแยกชิ้นงานอโลหะไปยังรางป้อนใดๆ
11. การคัดแยกชิ้นงานโลหะไปยังรางป้อนใดๆ
