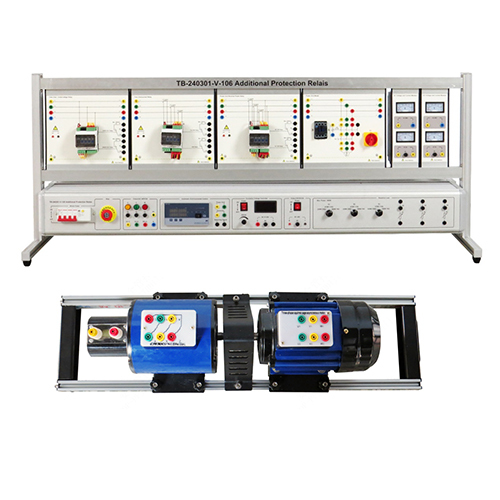

TB-240301-V-106 รีเลย์ป้องกันเพิ่มเติม โต๊ะทำงานฝึกอบรมวิชาชีพ โต๊ะทำงานห้องปฏิบัติการทางการศึกษา อุปกรณ์ฝึกอบรมไฟฟ้า
1. แนะนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
ระบบไฟฟ้าเป็นโครงสร้างพื้นฐานสำคัญของสังคมยุคใหม่ ทำหน้าที่ส่งพลังงานไฟฟ้าไปยังผู้ใช้อย่างมีประสิทธิภาพและเชื่อถือได้ ผ่านการผลิต การส่ง การแปลง การจ่าย และการใช้พลังงาน ด้วยความก้าวหน้าทางเทคโนโลยี ระบบไฟฟ้าจึงพัฒนาไปสู่ความชาญฉลาด ความเป็นมิตรต่อสิ่งแวดล้อม และประสิทธิภาพ
ในระหว่างการทำงานของระบบไฟฟ้า มักจะมีชุดระบบป้องกันเสริมสำหรับตรวจสอบสถานะการทำงานของระบบไฟฟ้า ซึ่งส่วนใหญ่ใช้เพื่อตรวจจับและตอบสนองต่อความผิดปกติหรือสภาวะผิดปกติต่างๆ เพื่อเพิ่มความน่าเชื่อถือของระบบป้องกันหลัก รีเลย์ป้องกันเสริมเป็นหนึ่งในระบบเสริม หน้าที่หลักประกอบด้วย: (1) การตรวจจับความผิดปกติ ระบุความผิดปกติ เช่น ไฟฟ้าลัดวงจร โหลดเกิน และไฟฟ้ารั่ว (2) สัญญาณเอาต์พุต: หลังจากตรวจพบความผิดปกติ ระบบจะส่งสัญญาณไปยังเซอร์กิตเบรกเกอร์หรือระบบควบคุมเพื่อเริ่มการดำเนินการป้องกัน (3) การป้องกันสำรอง: เพิ่มการป้องกันอีกชั้นเมื่อระบบป้องกันหลักล้มเหลว
1.2 คุณสมบัติผลิตภัณฑ์
1. ผลิตภัณฑ์มีประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าที่ยอดเยี่ยม และใช้การออกแบบการป้องกันที่ดีเยี่ยมและความน่าเชื่อถือในการต่อสายดิน
2. การออกแบบผลิตภัณฑ์สวยงามและโครงสร้างเรียบง่าย
3. ผลิตภัณฑ์ใช้วัสดุป้องกันการกัดกร่อน วัสดุแข็งมีความแข็งแรงทนทาน ช่วยยืดอายุการใช้งานของผลิตภัณฑ์ได้อย่างมาก
4. ผลิตภัณฑ์มีโมดูลทดลองที่หลากหลาย ซึ่งสามารถใช้สำหรับการฝึกสอนที่หลากหลาย
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: AC380V 3 เฟส 5 สาย
พารามิเตอร์มอเตอร์แบบอะซิงโครนัสกรงกระรอกสามเฟส: การเชื่อมต่อแบบ △/Y; แรงดันไฟฟ้า 380/660V 50Hz; ความเร็วรอบ 1500 รอบต่อนาที; กำลังไฟ 300 วัตต์
พารามิเตอร์เครื่องกำเนิดไฟฟ้าแบบซิงโครนัสสามเฟส: กำลังไฟ 300 วัตต์; แรงดันไฟฟ้ากระตุ้น DC12~24V; ความเร็วรอบ 1500 รอบต่อนาที; วิธีการเชื่อมต่อ: แบบ Y; แรงดันไฟฟ้าในการผลิตไฟฟ้า 380V
สภาพแวดล้อมการทำงาน: อุณหภูมิโดยรอบ -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด 1: 1580 มม. * 610 มม. * 650 มม.
น้ำหนัก 1: 81 กก.
ขนาด 2: 830 มม. * 280 มม. * 370 มม.
น้ำหนัก 2: 24 กก.
3. ชื่อส่วนประกอบและฟังก์ชันการใช้งานของผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 โครงอะลูมิเนียมอัลลอย 1
2 กล่องจ่ายไฟ 1
3 เครื่องกำเนิดไฟฟ้าแบบซิงโครนัสสามเฟส 1
4 มอเตอร์แบบอะซิงโครนัสกรงกระรอกสามเฟส 1
3.2 ส่วนประกอบไฟฟ้าของผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 กล่องรีเลย์แรงดันเกิน/แรงดันต่ำ 1
2 กล่องรีเลย์กระแสเกิน 1
3 กล่องรีเลย์ไฟฟ้าและรีเลย์ไฟฟ้าย้อนกลับ 1
4 กล่องโมดูลกริดไฟฟ้า 1
5 กล่องมิเตอร์วัดแรงดันและกระแสไฟฟ้าสลับ 2
6 เซอร์กิตเบรกเกอร์ 1
7 สวิตช์หยุดฉุกเฉิน 1
8 ตัวควบคุมกริดไฟฟ้าอัตโนมัติ 1
9 อินเทอร์เฟซเอาต์พุตไฟฟ้าสามเฟส 1
10 ตัวควบคุมแรงดันไฟฟ้ากระตุ้น 1
11 อินเทอร์เฟซเอาต์พุตไฟฟ้ากระแสตรง 24 โวลต์ 1
12 โมดูลโหลดแบบปรับได้ 3
3.3 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 สายเชื่อมต่อนิรภัย 4 มม. สีเขียว 1 ม. 10
2 สายเชื่อมต่อนิรภัย 4 มม. สีเหลือง 1 ม. 10
3 สายเชื่อมต่อนิรภัย 4 มม. สีดำ 1 ม. 10
4 สายเชื่อมต่อนิรภัย 4 มม. สีน้ำเงิน 1 ม. 5
5 สายเชื่อมต่อนิรภัย 4 มม. สองสี 1 ม. 5
6 สายเชื่อมต่อนิรภัย 4 มม. สีแดง 1 ม. 10
7 สายเชื่อมต่อนิรภัย 2 มม. สีแดงและสีดำ 1 ม. 1 ม. 8
8 สายเชื่อมต่อ DB9 1
9 สายเชื่อมต่อนิรภัย U-bridge 4 มม. สีดำ 1
10 อุปกรณ์แปลง USB 485 1
11 ฟิวส์ 3A 5*20 5
12 ฟิวส์ 4A 5*20 10
13 ฟิวส์ 5A 5*20 10
14 ซอฟต์แวร์ ดิสก์ USB 1
15 โมดูลแปลงอินเทอร์เฟซการสื่อสาร Zhongzhi 1
16 เครื่องทดสอบเฟส 1
17 ฐานมอเตอร์ 1
18 เต้ารับอุตสาหกรรม 1
4. รายการการทดลองสอนผลิตภัณฑ์ (ดูรายละเอียดในคำแนะนำการทดลอง)
(1) การเดินสายและการสาธิตการทดลองของโมดูลรีเลย์แรงดันเกิน/แรงดันต่ำ
(2) การเดินสายและการสาธิตการทดลองของโมดูลรีเลย์กระแสเกิน
(3) การเดินสายและการสาธิตการทดลองของรีเลย์กำลังไฟฟ้าและรีเลย์กำลังไฟฟ้าย้อนกลับ
