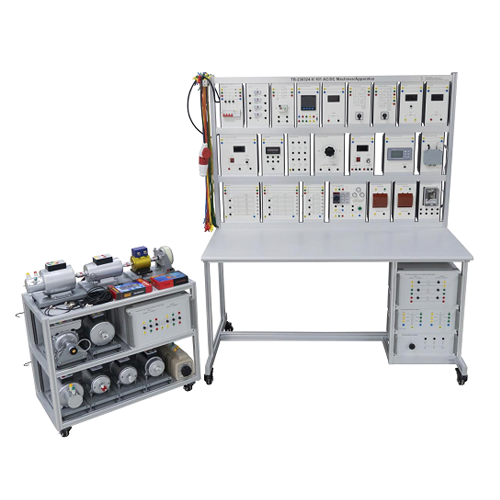

TB-230324-V-101 เครื่องจักร AC/DC อุปกรณ์โรงเรียน การฝึกอบรม ห้องปฏิบัติการทางการศึกษา ม้านั่งฝึกอบรมไฟฟ้า อุปกรณ์ฝึกอบรม1 บทนำอุปกรณ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยมอเตอร์เหนี่ยวนำและส่วนประกอบควบคุมอุตสาหกรรมหลากหลายชนิด
ผ่านการทดลองที่เกี่ยวข้อง นักเรียนจะคุ้นเคยกับคุณลักษณะเฉพาะของมอเตอร์กระแสสลับ มอเตอร์กระแสตรง และหม้อแปลงไฟฟ้า และเชี่ยวชาญหลักการและวิธีการควบคุม
1.2 คุณสมบัติ
(1) แท่นฝึกอบรมใช้โครงสร้างเสาอะลูมิเนียมโปรไฟล์ มีขาตั้งที่ด้านล่าง และสามารถปรับความสูงได้ตามสภาพพื้นดิน
(2) มอเตอร์หลากหลายประเภทได้รับการกำหนดค่าอย่างครบถ้วนและสามารถใช้งานร่วมกันได้
(3) การใช้ซอฟต์แวร์และฮาร์ดแวร์ร่วมกันทำให้เนื้อหาการฝึกอบรมภาคปฏิบัติสำหรับหัวข้อที่หลากหลายสมบูรณ์
(4) แท่นฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2 พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าเข้า: สามเฟส 5 สาย 380V±10% 50Hz
ขนาดโดยรวม: 1640 มม. x 850 มม. x 1900 มม.
ความจุรวมของเครื่อง: <2KVA
น้ำหนัก: <100 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: <85% (25℃)
3 ส่วนประกอบของผลิตภัณฑ์
3.1 โต๊ะฝึกอบรม
3.2 โมดูลสนับสนุน
(1) โมดูลหม้อแปลงไฟฟ้า
(2) โมดูลส่งสัญญาณความเร็วแรงบิด, เบรกผงแม่เหล็ก
(3) โมดูลควบคุมแรงดันไฟฟ้าอัตโนมัติสามเฟส
3.3 รายการอุปกรณ์
(1) กล่องแขวนนิรภัย 1 กล่อง
(2) กล่องแขวนโหลดเหนี่ยวนำ 1 กล่อง
(3) กล่องแขวนป้องกันมอเตอร์ 1 กล่อง
(4) กล่องแขวนโหลดตัวต้านทาน 1 กล่อง
(5) กล่องแขวนเบรกเกอร์ป้องกันไฟรั่ว 1 กล่อง
(6) กล่องแขวนสำหรับจอแสดงผลดิจิตอล LCD มัลติฟังก์ชันสามเฟส 1 กล่อง
(7) กล่องแขวนสำหรับเลื่อน 1K/300W 1 กล่อง เครื่องส่งสัญญาณ
(8) กล่องแขวนเครื่องส่งสัญญาณแบบเลื่อน 3K/50W จำนวน 2 กล่อง
(9) กล่องแขวนสวิตช์ถอยหลัง 1 กล่อง
(10) กล่องแขวนแอมมิเตอร์ AC จำนวน 3 กล่อง
(11) กล่องแขวนโวลต์มิเตอร์ AC จำนวน 2 กล่อง
(12) กล่องแขวนรีโอสตัทแบบเลื่อนตัวต้านทานเริ่มต้น 0-50Ω/100W จำนวน 1 กล่อง
(13) กล่องแขวนตัวควบคุมจอแสดงผลดิจิทัลอัจฉริยะแบบสองช่องสัญญาณ จำนวน 1 กล่อง
(14) กล่องแขวนสำหรับโมดูลรับแรงบิดและความเร็ว จำนวน 1 กล่อง
(15) กล่องแขวนสวิตช์สี่ขั้ว จำนวน 1 กล่อง
(16) กล่องแขวนตัวเก็บประจุชดเชยกำลังไฟฟ้ารีแอกทีฟ จำนวน 1 กล่อง
(17) กล่องแขวนสวิตช์สตาร์ทแบบสตาร์-เดลต้า จำนวน 1 กล่อง
(18) กล่องแขวนตัวควบคุมเบรก จำนวน 1 กล่อง
(19) กล่องแขวนแอมมิเตอร์ DC จำนวน 2 กล่อง
(20) กล่องแขวนโวลต์มิเตอร์ DC จำนวน 2 กล่อง
(21) กล่องแขวนโมดูลควบคุมความเร็ว PWM DC จำนวน 1 กล่อง
(22) กล่องแขวนโมดูลวัดรอบเครื่องยนต์ จำนวน 1 กล่อง
(23) กล่องแขวนโหลดแบบคาปาซิทีฟ จำนวน 1 กล่อง
(24) กล่องแขวนตัวต้านทานเริ่มต้น
(25) กล่องแขวนแหล่งจ่ายไฟกระตุ้น
(26)2 โมดูลหม้อแปลงแรงดันไฟฟ้า
(27) โมดูลตรวจสอบลำดับเฟส 1 ตัว
(28) โมดูลรีเลย์ลำดับเฟส 1 ตัว
(29) โมดูลมอเตอร์
① มอเตอร์ตัวเก็บประจุเฟสเดียว;
② มอเตอร์อะซิงโครนัสแบบกรงกระรอก AC สามเฟส;
③ เครื่องกำเนิดไฟฟ้าแบบซิงโครนัสกระตุ้น AC สามเฟส
④; มอเตอร์ AC แบบพันรอบสามเฟส;
⑤ มอเตอร์ไฟฟ้ากระแสตรงแบบอนุกรม (เครื่องกำเนิดไฟฟ้า);
⑥ มอเตอร์กระแสตรงแบบชันท์ (เครื่องกำเนิดไฟฟ้า);
⑦ มอเตอร์ไฟฟ้ากระแสตรงแบบกระตุ้นเชิงประกอบ (เครื่องกำเนิดไฟฟ้า);
⑧ มอเตอร์ไฟฟ้ากระแสตรงแบบกระตุ้นแยก (เครื่องกำเนิดไฟฟ้า)
4 รายการการทดลอง
อุปกรณ์และการทดลองเกี่ยวกับอุปกรณ์ AC:
1. การทดสอบคุณลักษณะของหม้อแปลงไฟฟ้าเฟสเดียวสองขดลวด: การทดสอบขั้วไฟฟ้า การทดสอบวงจรเปิด
2. การควบคุมแรงดันไฟฟ้าและประสิทธิภาพของหม้อแปลงไฟฟ้า
3. แปลงหม้อแปลงไฟฟ้าสองขดลวดเป็นหม้อแปลงอัตโนมัติ
4. หม้อแปลงไฟฟ้าเฟสเดียวทำงานแบบขนาน
5. หม้อแปลงไฟฟ้าสามเฟสและกลุ่มหม้อแปลงไฟฟ้าสามเฟส
6. การเชื่อมต่อแบบเปิดเดลต้าหรือ V-V ของหม้อแปลงไฟฟ้า
7. การเชื่อมต่อแบบสก็อตต์หรือ T-T ของหม้อแปลงไฟฟ้าเฟสเดียวสองชุด
8. หม้อแปลงไฟฟ้าสามเฟสหรือกลุ่มสามเฟสทำงานแบบขนาน
การทดลองทางกลไฟฟ้ากระแสตรง:
1. คุ้นเคยกับอุปกรณ์แปลงพลังงานไฟฟ้ากล
2. คุณลักษณะของเครื่องกำเนิดไฟฟ้ากระแสตรงแบบชันท์
3. คุณลักษณะของเครื่องกำเนิดไฟฟ้ากระแสตรงแบบอนุกรม
4. คุณลักษณะของเครื่องกำเนิดไฟฟ้ากระแสตรงแบบกระตุ้นประกอบ
5. คุณลักษณะของมอเตอร์กระแสตรงแบบอนุกรม
การทดลองทางกลไฟฟ้ากระแสสลับ:
1. มอเตอร์เหนี่ยวนำแบบโรเตอร์พันรอบ (ใช้แหล่งจ่ายไฟสามเฟส)
2. มอเตอร์เหนี่ยวนำแบบกรงกระรอก (ใช้แหล่งจ่ายไฟสามเฟส)
3. มอเตอร์ซิงโครนัส
4. มอเตอร์กระแสตรงแบบอนุกรม
5. เส้นโค้งอิ่มตัวของอัลเทอร์เนเตอร์วงจรเปิด
6. ลักษณะภายนอกของเครื่องกำเนิดไฟฟ้ากระแสสลับสามเฟส
7. การทำงานแบบซิงโครนัสและขนานของเครื่องกำเนิดไฟฟ้ากระแสสลับสามเฟส
